項目介紹
根據莫爾定律，集成電路中的晶體管數量每18個月就將翻一番。這表明電子元部件會隨著技術的進步越來越小。對于SMT/PCB電路板也有類似的情況。更多元器件被要求使用，并且管腳之間的距離越來越近。因此，在大規模生產中不可避免的要求有一個精確的快速的焊料分送器。使用研華自動化方案，基于PC的操作系統可以應對技術的發展和未來的挑戰。
項目需求
在每個SMT/PCB板上焊接元件不是一個簡單的任務。它不僅要求識別板子的位置，而且要求調整板子上每個元件所需的膠的質量。這樣，分送器需要有一個大量的數據流，并允許各種焊料的運動。為了描述這樣一個系統，我們需要以下的部分:
·一塊運動控制卡，管理所有的運動
·一塊隔離保護的數字I/O卡，用于數據傳輸和交互
方案介紹

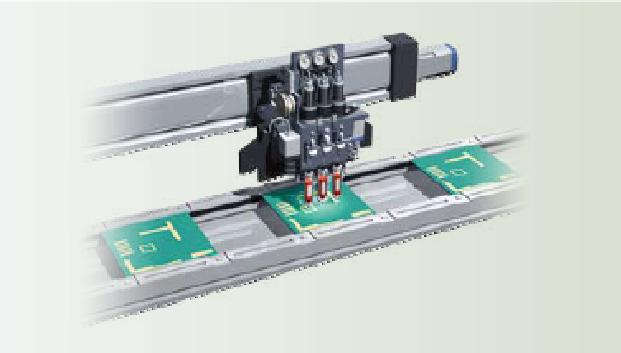

分送器的用途在于提高SMT/PCB板上大尺寸元件的安裝。當一塊SMT/PCB板通過裝配線時，存在著大元件被漏掉的可能。因此，板子和元件之間分送器的膠被用于保證一個精確的和穩定的安放。
在使用膠之前，傳感器要檢測板子的順序以便保證傳輸控制。并且，它保證板子上元件的方位的正確，防止出現短路和斷路問題。使用研華PCI-1756，各種傳感器都盡可能的應用，它允許站與站之間的大數據流的傳輸，并且很多外部的控制都成為可能。
對于中心控制，研華PCI-1240U是最好的選擇。它不僅允許點膠機各個方向上的運動，而且跟隨流控制。I/O大的數據流和設備本身并不是問題。此外，中心控制卡是PC兼容的，這也意味著性能的大擴展。

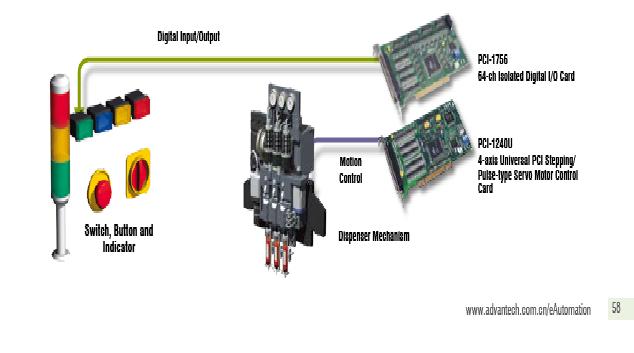

系統架構圖
結論
隨著技術的發展，分送器在生產SMT/PCB板的過程中成為必需品。采用研華自動化方案的幫助，PCI-1756和PCI-1240U共同滿足了分送器的要求并將它的工作提高到了最大程度。
