項目介紹
　　在電子工業領域，大規模的產品生產能力對任何想要獲得成功的生產商來說是必須的。為了跟上市場的需求，傳統的手工勞作方式已被淘汰，以至于沒有公司能夠不得不借助于自動化解決方案的幫助而生存下來。能實時更新的基于PC的拾放機能夠快速精確地把正確的元件放置在正確的地方。我們的客戶希望升級到自動化的貼片機來增加他們的產品產量，并且使生產過程現代化。
　　項目需求
　　在PCB板的生產過程中，復雜性和準確性是十分關鍵的。有了基于PC的自動化貼片機，整個生產過程會變得更加具有成本效益，而且還增加了高密度互連（HDI）和高層印制（HLC）。為了明確地制定這樣一臺機器，以下的控制部件是必須的：
　　·一個中央控制卡管理運動和數據處理
　　·一個運動控制卡來控制機械位置的移動

　　方案介紹
　　當前的一種方式是使用PLC控制管嘴，用基于PC的控制器將產品信息整合到MES中。然而這樣并不是非常高效，維持兩種不同的技術不僅繁瑣而且耗時。新提出的方案采用插入式的運動控制卡，把管嘴控制和向MES提供產品信息的功能集成在一個系統里，而且能夠使用研華PCI-1240U。PCI-1240U提供4軸步進和脈沖型運動控制，此外板上的智能運動ASIC構建了多種運動控制函數，例如2/3軸線性插補、圓形插補、T/S型曲線加速和減速等。這些函數在作業過程中執行無需處理器加載。
　　自動化解決方案中的另一個重要過程是質量控制。應該由傳感器來檢查質量和每塊PCB板的精確度。研華的PCI-1756提供32路隔離數字量輸入和32路隔離數字量輸出，帶通道凍結功能。它允許復位保護功能，在出現意外系統設置中的不當操作時能夠恢復默認配置。最終的產品質量能夠很容易地得到保證，并且在總體上性能水平也得到顯著地提高。

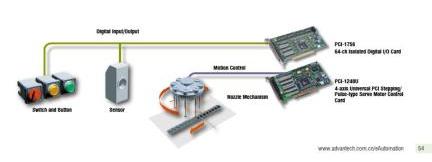

　　系統架構圖

　　結論
　　緊跟新技術的發展趨勢總是很難的。然而，如果采用基于PC的拾放機，我們的客戶將得到非常富余的擴展能力，并增加整體的效率。這樣一直保持高生產狀態的目標就能夠實現了。
　　·高速布置小型SMT元件
　　·低遺漏比率改善了放置的可靠性
　　·使用基于PC的系統來減少系統花費并且更易于擴展
　　·基于PC的結構能夠和MES整合以實現低遺漏比率，改善放置可靠性
