項目簡介：

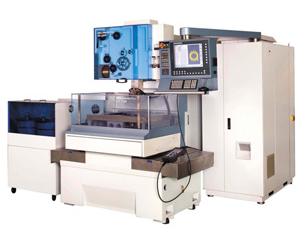

　　為了提高自動化產品的效率和可靠性，許多電子加工（EDM）的計算機應用要求更具成本效益。 在臺灣的一個電子加工設備制造的領導企業，正在開發的領先技術線切割機床，準備升級控制系統以提高其性能，效率和可靠性。

　　系統要求：
　　客戶希望控制器嵌入在電子加工設備中，并且可以處理CAD / CAM的數控信息和顯示在液晶顯示屏上的相關系統信息。 該控制器需要能夠與傳統的控制器進行通訊，也需要高速以太網，以滿足他們的“程序傳遞，簡化管理”功能。 最后，應用程序需要在嵌入式Windows XP上運行以節省實施時間。 這些需求使客戶定義下列要求：
　　一個開放的基于PC-based 的控制平臺，提供各種兼容性I / O外圍設備
　　一個緊湊系統，能夠放置于空間有限的機柜中，前端可訪問
　　高性能CPU的處理能力
　　沒有移動部件，具有抗沖擊和抗振動能力，寬溫
　　實時控制嵌入式操作系統
　　項目執行：
　　

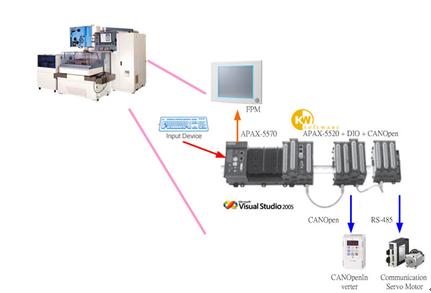

　　系統示意圖：

　　系統描述：
　　安裝在線切割機設備內，APAX-5570結合APAX-5520 + APAX 數字量與通訊模塊是最好的選擇。 APAX-5570在嵌入式Windows XP中運行的CAD / CAM數控程序，透過APAX內部通訊將參數發送到APAX-5520的軟邏輯內，再藉由與APAX-5520銜接的數字量與特殊通訊（例如：RS-485 與 CANOpen ）可以與通過串行通訊與變頻器通訊以及直接控制驅動和電機傳統控制器做復雜運動控制。 APAX-5570還鏈接到主監控程序/使用TCP / IP協議通過以太網程序共享網絡。 此外，APAX-5570內置雙電源設計，避免外部電源遭到破壞而停機來引響設備運行，藉由APAX系列分布式將系統延伸達成雙系統備源設計，使的訊號采集與通訊能夠無限延伸。
　　結論：
　　APAX-5570是一個基于開放式PC-based的緊湊型控制器。 由于電子加工設備制造商在全球銷售其產品，該內部控制器需要非常可靠。 它的無風扇設計，寬溫設計，高抗振和抗沖擊性適用于各種苛刻環境。 這些功能不僅提高可靠性，而且減少了維修費用。 APAX-5570別于其它傳統控制器,采用DIN導軌安裝的形式,使得其可以方便地掛在空間有限的機柜中，而不占用額外的空間。 配備了英特爾Celeron M 1GHz / Celeron M 1.5 GHz的處理器和512MB / 1GB內存，APAX-5570提供了高性能計算能力來處理各種復雜的任務，如圖形界面，CAD / CAM程序，同一驅動同時控制多重任務。 此外，APAX-5570的雙以太網口設計允許電子加工設備可以方便地通過TCP / IP網絡進行遠程管理。
