研華工業以太網交換機應用于地鐵FAS系統
發布時間：修改時間：2009/7/13 16:53:46 瀏覽次數：2918

　　系統介紹:
　　地鐵作為城市建設的大型基礎設施,不僅是城市公交客運的骨干系統,而且是城市建設和土地開發的支持系統，地鐵現代化的發展,已成為城市交通現代化的重要標志之一。
　　研華通過多年的自動化應用經驗，其產品已成功應用于各個領域，對于軌道交通行業FAS系統（地鐵防災報警自動控制系統），也已有成功應用。
　　北京地鐵4號線是北京市重點工程之一，在規劃軌道交通線網中地位尤為重要。地鐵4號線采用了先進的FAS系統（防災報警自動控制系統），對管轄范圍內的災害情況進行報警，并聯動控制專用防災設備對災情進行控制。

　　系統需求:
　　北京地鐵4號線是北京市重點工程之一，貫穿市區南北，線路全長28.165公里。全線采用先進的自動化系統包括ATC系統（列車自動控制系統），FAS系統（防災報警自動控制系統），BAS系統（環境監控系統），信息管理系統等。
　　其中FAS系統由主控（控制中心）和分控（車站、車場、車輛段）兩級管理。在控制中心設防災監控中心，負責監視全線防災設備的運行狀態、接收報警信號、發布救災指令等。車站防災監控負責接收車站的災害報警，及時與指揮中心聯絡，并接收中心防災指令，控制設備。針對系統中網絡應用的要求，提出以下需求：
　　所有設備具有寬溫環境穩定工作的能力
　　骨干網絡采用光纖冗余環網，自愈時間最大為10毫秒
　　產品要求緊湊、堅固，導軌式安裝
　　通訊設備為IP30防護等級
　　研華解決方案:
　　通訊方案：研華工業以太網交換機EKI-7559SI組成光纖冗余環網。

研華工業以太網交換機EKI-7559SI組成光纖冗余環網

　　特點
　　工作溫度：-40~75℃
　　冗余：千兆X-Ring(超高速自愈時間<10毫秒)
　　安裝方式：DIN35導軌安裝
　　防護等級：IP30
　　管理：Web、Telnet、串口控制、Windows程序、SNMP
　　控制：VLAN/GVRP、QOS、IGMP SNOOPING、LACP、限速
　　安全：IP/MAC與端口綁定、DHCP服務器、IP訪問列表、
　　802.1X、SNMPv3
　　診斷：端口統計、端口鏡像、RMON、Trap、E-mail報警、
　　系統日志
　　雙+12～48VDC冗余電源輸入，1路繼電器輸出

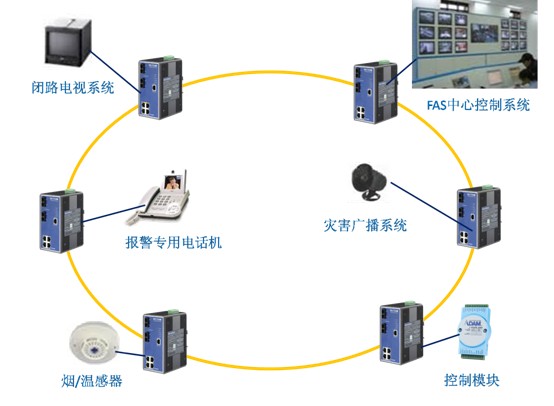

　　系統架構圖:

　　系統描述:
　　該系統全線通信傳輸網絡為獨立的光纖環網，保障FAS系統的某條通訊鏈路出現故障時，可在10ms的時間內自愈，構建出可靠通訊平臺。
　　當災害發生時，FAS系統會檢測并發出災害命令，控制防排煙及其他消防設備進入救災狀態，由正常運行模式轉為災害運行模式，使行車指揮、防災和安全等子系統協調工作，以保障將災害損失降至最小。
　　結論:
　　地鐵FAS系統，以預防火災報警為主，實現對控制中心、車輛段、停車場等的分級控制。通信網絡采用光纖環網，在通信網絡搭建上，注意分級搭建，當網絡光纖發生單點故障時，不影響整個系統正常通信。
　　使用研華解決方案的優勢
　　1. 最優的冗余概念-光纖以太環網，全球最快的環網自愈技術X-Ring
　　2. EKI-7559SI完全工業級無風扇設計，便利的安裝方式。
　　3. 單點故障不會影響系統正常運行
　　4. 在潮濕、高溫、多粉塵、需要防爆環境中能夠長期可靠工作
　　研華工業以太網更多方案，更多應用，歡迎致電010-62984346-6289 黃先生進行咨詢。
