管線不再堵塞，能源暢通無礙
發布時間：修改時間：2009/10/16 16:44:46 瀏覽次數：1875

        Shell（殼牌）作為一家具有100 多年歷史的跨國公司，是全球最主要的石油、天然氣和石油化工品的提供商之一。利用NI Compact FeildPoint 和LabVIEW，Shell 開發了一套名為“S3”的段塞流抑制系統，很好地解決了遠距離管線輸送過程中經常出現的段塞現象，從而大大提高了管線輸送效率，降低了維護成本。
        作為“工業的血液”，石油在經濟發展中發揮著舉足輕重的作用，因此，將開采出來的原油通過輸送管線快捷高效地傳送到生產平臺顯得至關重要。
        輸送管線的段塞嚴重影響能源輸送
        出于經濟因素的考慮，常常需要使用單個管線將液態碳氫化合物、燃氣以及水從各個衛星礦井輸送至中央生產平臺。然而，在單個管線中，隔離的液流和氣流可能會引發液體阻塞現象，因為氣相的實際速度快于液相的實際速度。液相趨向于在傾斜處和傾斜的管道部分累積，從而引發不規則流的現象，我們稱之為段塞。在操作變化時，如啟動或者增產，會引發大量的段塞液流，這會導致石油和燃氣的大量損失，更嚴重的甚至可能影響管線兩端的設施。
        Compact FieldPoint 平臺保障管線暢通
        針對輸送管線的段塞現象，Shell 公司采用NI CompactFieldPoint 平臺和LabVIEW 軟件開發了段塞流的抑制與控制系統“S3”。它由一個位于升管頂端和常見的首階段分離裝置之間的微型分離裝置組成。該微型分離裝置包含兩個出口，分別用于氣流和液流。閥門接受來自控制系統的信號并對兩個出口流進行控制。裝置中由CompactFieldPoint 的I/O 模塊采集各種壓力信號，并在LabVIEW中利用PID 以及其它控制算法，對系統進行控制，從而避免了段塞現象的發生。同時在系統中采用了NI CompactFieldPoint的冗余備份，可靠性高達99.95%。“LabVIEW代碼可以直接下載到Compact FieldPoint實時控制器中，確保了實時、可靠的操作?？刂骗h(huán)路能獨立于PC 上的操作系統，從而進一步優化了該控制系統?！毕到y(tǒng)完成后，Shell 成功地在Shell U.K. E&P Gannet-Alpha 平臺（中北海）現場條件下評估了該系統。
        LabVIEW 使得系統開發快速高效
        “鑒于控制算法的復雜度，憑借現有的PLC和DSC工具實現這樣的應用并非易事?，F(xiàn)在我們可以通過LabVIEW 和NI PAC 平臺方便快捷地檢驗新的創意并分析其可行性。這樣一個過程顯著地加快了S3 的研發速度。”Shell 的工程師Gert Haandrikman 介紹道：“此外，無需聘請專業人員，我們僅僅通過幾天的培訓就成功地在LabVIEW 中構建了應用程序?！?br>

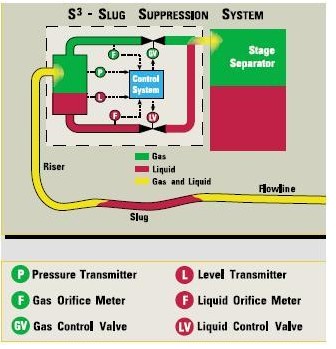

Shell的S3系統原理圖
