在配置軟件PMG-123中的配置

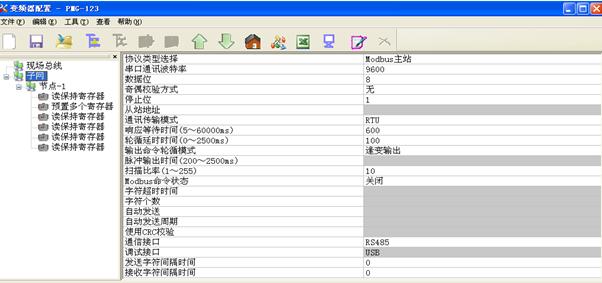

1.由于ABB變頻器作為Modbus RTU從站設備，故網關的串口端要配置為Modbus主站：

2.配置參數說明

Modbus寄存器起始地址：Modbus從站設備中寄存器的地址；

內存映射起始地址（十六進制：Modbus端的數據在網關內存中映射的地址范圍；輸入?yún)^(qū)域：0x0000-0x00F3(輸入?yún)^(qū)域即Modbus端采集到Modbus從站設備的數據存儲在輸入?yún)^(qū)從0000開始，映射到DP輸入?yún)^(qū)，內存映射的0字節地址和DP輸入?yún)^(qū)INPUT數據塊的I的起始地址對應)；輸出區域：0x4000-0x40F3（輸出區域即DP輸出區向Modbus端輸出的數據，網關內部的輸出區域從4000開始，映射到DP輸出區，內存映射的4000字節地址和DP輸出區的OUTPUT數據塊的Q的起始地址對應）。

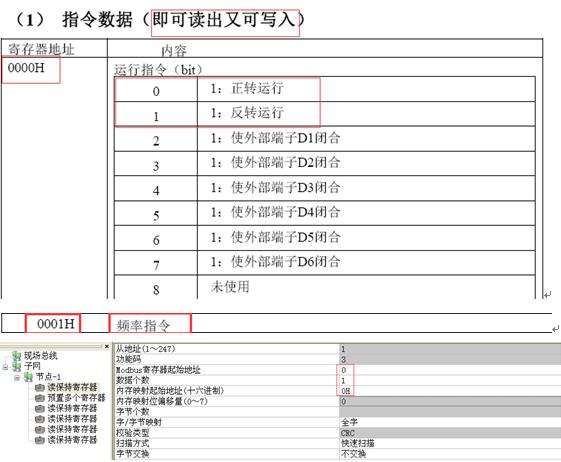

3.讀取ABB變頻器的正反轉狀態

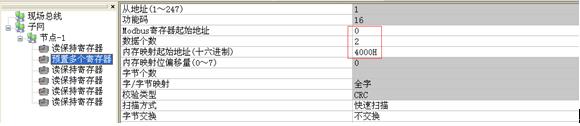

4.控制ABB變頻器的正/反轉及頻率的設定

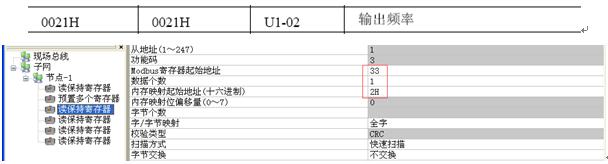

5.讀取ABB變頻器的頻率

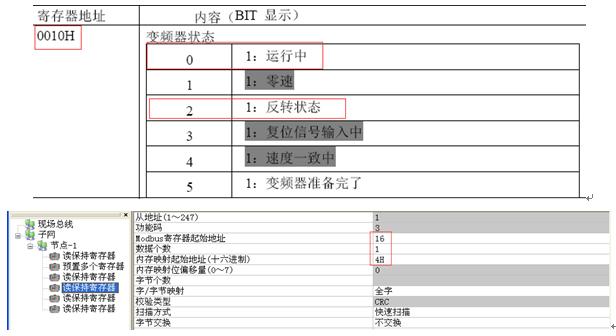

6.讀取ABB變頻器的狀態

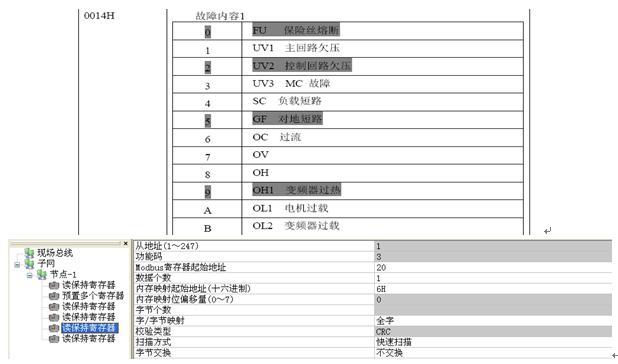

7.讀取ABB變頻器的故障

結論

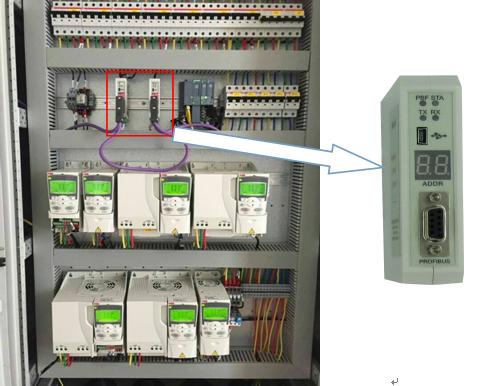

通過使用上海泗博自動化技術有限公司的網關PM-160，實現了監控中心系統遠程監控和控制ABB變頻器的輸出頻率，啟停和正反轉等參數，保證系統的正常工作，滿足了該自動化項目的需求。
