關鍵字：串口轉Modbus RS232轉RS485 西門子樓宇DDC控制器 UPS P4實驗室
一、背景
二、系統結構

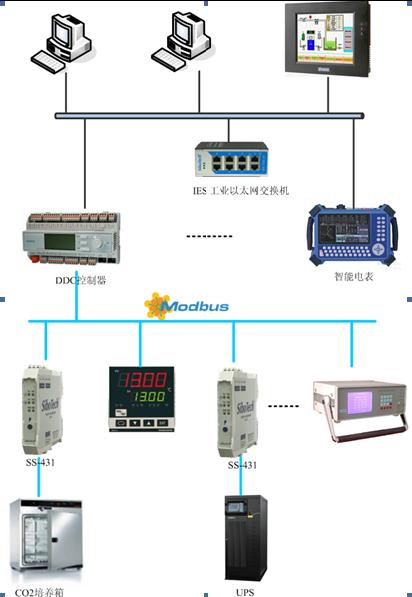

圖2 系統結構圖
三、SS-431功能
在該系統中，SS-431（RS232接口）連接二氧化碳培養箱（RS232接口，廠家自定義協議），將培養箱濃度、溫度等參數讀取到Modbus寄存器中，供Modbus主站（DDC控制器）讀取。SS-431（RS485接口）連接UPS電源（RS485接口，廠家自定義協議），將電源的各種參數讀取到Modbus寄存器中，供DDC控制器讀取。在整個網絡中，2臺SS-431和其它Modbus從站設備（分析儀等）一樣，按照DDC控制器的采集、控制需求，分別上傳各自的信息，互不干擾。DDC控制系統等支持以太網通訊的各種設備又通過Modbus TCP協議與上位主控系統對接，上海泗博自動化也提供性能穩定可靠的工業以太網交換機。
四、參數配置舉例說明
SS-431串口1--連接DDC控制器（通訊波特率等參數參照連接的DDC控制器設置）

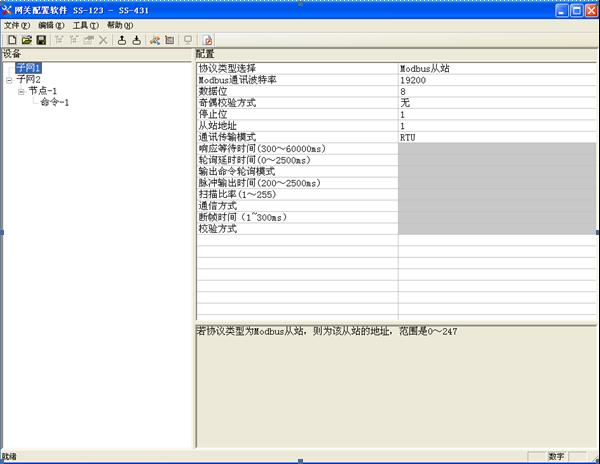

圖3 串口1參數設置界面
SS-431串口2---連接CO2培養箱/UPS電源

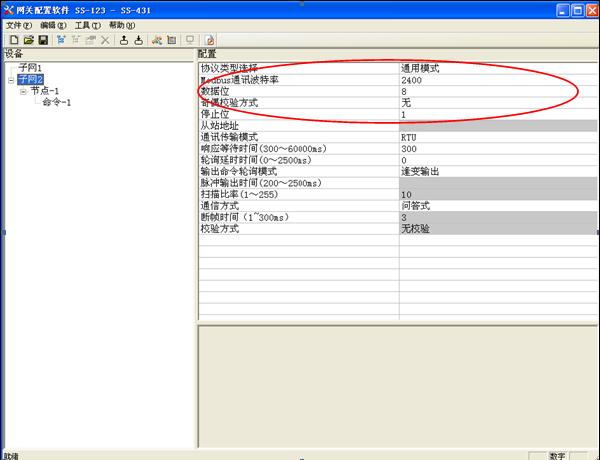

圖4 串口2參數設置界面
? 命令配置：（CO2培養箱）

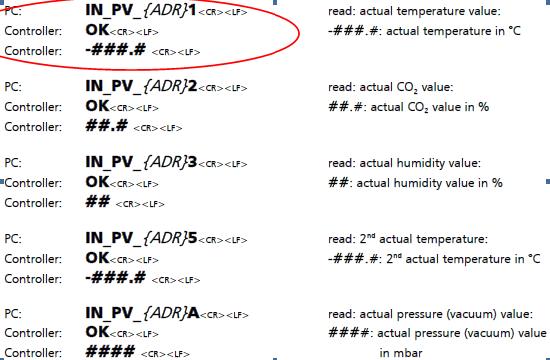

讀取實際溫度的命令配置：

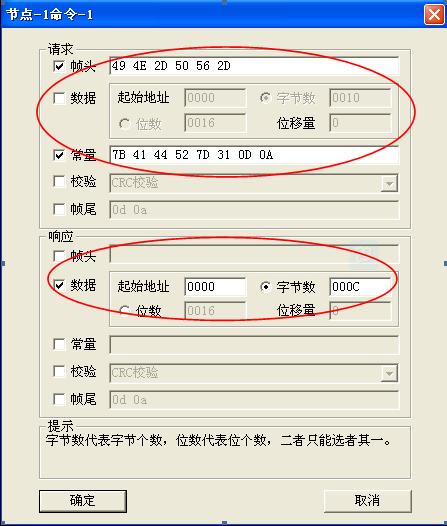

圖4 串口2命令參數設置界面
五、結束語
在該DDC控制系統中，上海泗博自動化智能串口轉換模塊SS-431作為現場設備和DDC控制器之間的橋梁，通過配套的配置軟件做數據映射，比較簡單、快速、方便地實現Modbus主站對非標串口設備的數據采集。SS-431配有2個串口，泗博自動化還提供同功能產品SS-430（四串口）、SS-430B等。泗博自動化的同系列產品在實現雙主站通訊、解決客戶上百臺串口產品數據采集等方面提供了解決方案。在整個系統中，上海泗博自動化的網關表現了其穩定、可靠的性能，為整個系統良好運行提供了保障。
