項目

某明星的巡回演唱會主打未來科技風，為了讓觀眾體驗最高科技的舞臺效果，主辦單位斥資購買5座庫卡工業機械人手臂，將獨臂懸吊機械人手臂LED引進演唱會。在演唱會中，庫卡機械人手臂LED的操作全部使用工業自動化控制，演唱會在某個城市的庫卡機器人項目由上海某公司承接。庫卡機器人支持的通訊協議為DeviceNet協議，控制中心系統由西門子300PLC組成，S7-300 PLC支持的協議為PROFIBUS DP協議。

解決方案

在演唱會過程中，庫卡機械人手臂LED要實時和明星同步，特別是在明星跳舞時，在舞臺上投影出一個虛擬人物，和明星作出完全一樣的舞蹈動作，讓觀眾體驗最高科技和最炫的舞臺效果。演唱會中，庫卡機械人手臂LED在做出動作時會實時記錄相應的動作參數，并把這些技術參數實時傳輸給控制中心系統，中心系統會同步檢查采集到的實時動作參數，一旦發現動作參數和理論上的偏差較大時，控制中心系統PLC會強制性向庫卡機械人輸出正確的動作參數矯正原先的動作，保證獨臂懸吊機械人手臂LED做出正確的動作，確保演唱會舞臺效果的最大化。由于庫卡機器人支持DeviceNet協議，作為DeviceNet主站，控制中心系統支持PROFIBUS DP協議，作為DP主站，兩種協議不同，故不能直接通訊實現數據交換，需通過第三方的協議轉換模塊才能實現不同協議間的數據交換。本案使用了上海泗博自動化自主研發生產的PD-100S網關，該網關能夠?qū)崿F(xiàn)DeviceNet協議轉換為PROFIBUS DP協議，從而很好地實現庫卡機器人DeviceNet主站和控制中心系統PLC之間的數據交換，保證整個項目正常運行!

配置方式

PD-100S的配置方式這里簡單介紹一下，如果需要詳細信息請參考網關的說明書。配置網關時通過網關的RS232接口以及232直連線（隨PD-100S一起發給客戶，一端為三針端子，一端為DB9頭）可以將網關連接到PC上，通過PC上開始菜單-附件-通訊-超級終端配置網關，將網關上所有撥碼開關撥到OFF，并且將旋鈕開關的值撥到0，重新上電后網關即進入配置模式。

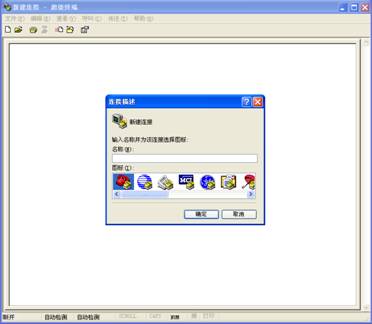

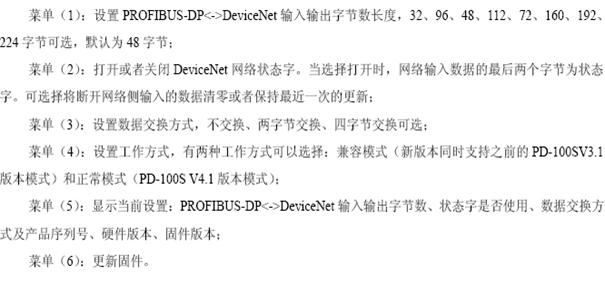

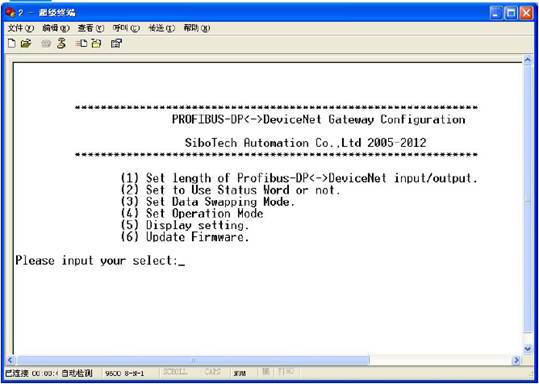

超級終端配置的部分截圖：

結論

         通過使用上海泗博自動化技術有限公司的PD-100S網關，實現了控制中心西門子300PLC和庫卡機器人的數據交換，保證了獨臂懸吊機械人手臂LED在演唱會的成功使用，讓觀眾體驗最高科技的舞臺效果。

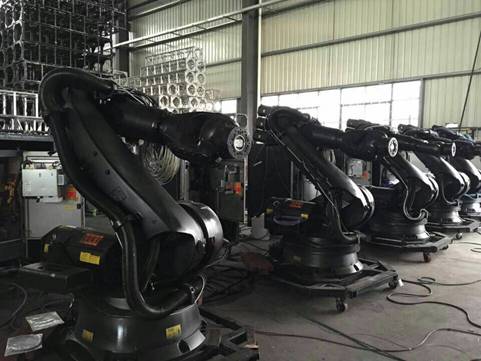

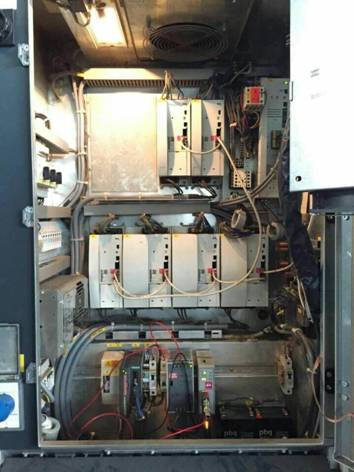

現場應用圖
