項目
隨著科技的高速發展，工業自動化行業對日益多樣的稱重需求越來越高，上海某公司在國內的一個工業自動化項目中，監控中心系統需要遠程實時采集工業稱重儀表測量的各種稱重參數。該系統使用的是西門子S7-300
PLC，支持PROFINET以太網協議，工業稱重儀表為該公司生產的稱重顯示控制器，提供RS485串口，支持的協議為儀表廠家定義的連續輸出串口協議。
解決方案
由于該工業稱重顯示控制器工作時RS485串口支持自家公司定義的連續輸出協議俗稱串口自定義協議；監控中心系統西門子S7-300 PLC支持PROFINET以太網協議，作為PROFINET主站，PLC和稱重儀表的協議不同，故PLC不能直接采集稱重儀表的數據，需通過第三方的協議轉換模塊實現不同協議間的數據交換。本項目使用了上海泗博自動化有限公司自主研發生產的串口轉PROFINET網關TS-180，從而解決了S7-300 PLC實時采集工業稱重顯示控制器的各種稱重參數，滿足了不但只在工業現場通過操作顯示屏查看稱重儀表采集的各種稱重參數，而且也能在監控中心遠程實時獲取稱重儀表獲取的各種稱重數據供工作人員參考和使用。

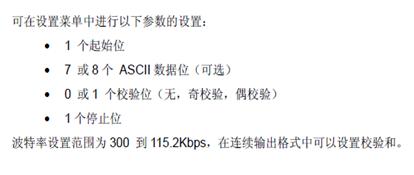

稱重顯示控制器的通訊參數

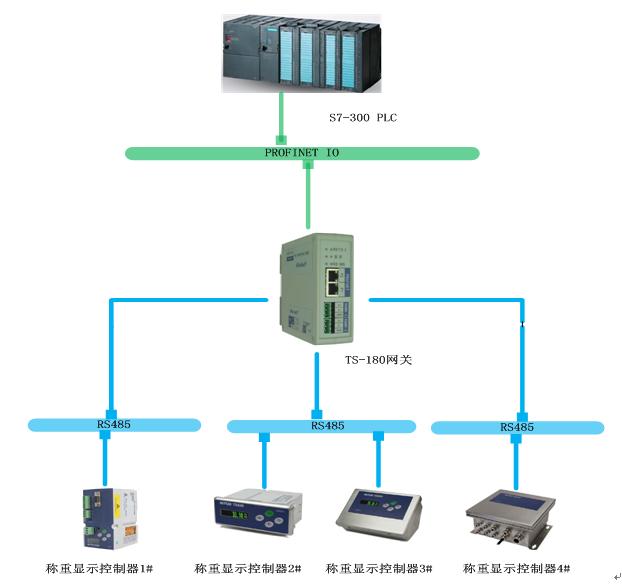

項目系統圖

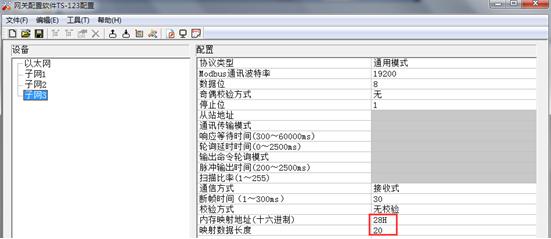

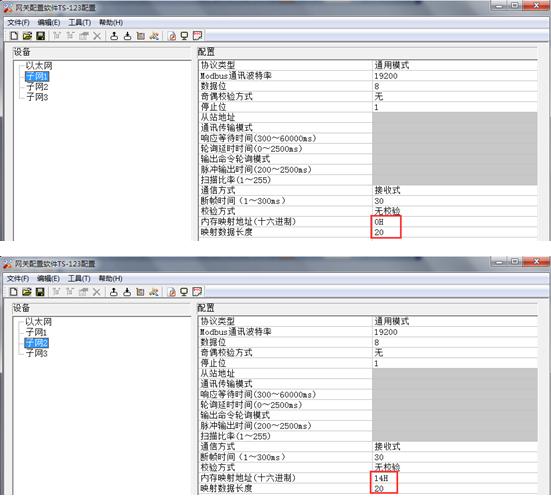

軟件配置-TS-123

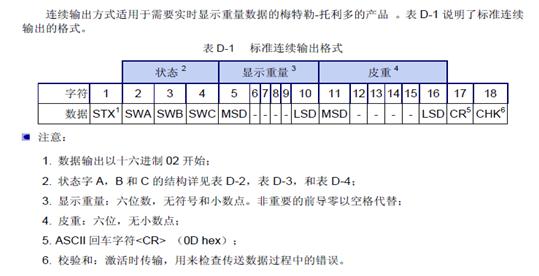

TS-180 PROFINET端通用模式接收式格式
配置說明：子網1，2，3分別對應TS-180的三個串口，每個串口接對應的稱重儀表，由于TS-180
PN端的輸入區格式比實際接收的數據多兩個字節，故映射長度為20字節，內存映射起始地址對應串口端數據在PN輸入區的一一映射的位置，訪問PN端對應的I地址就可以獲取到各個串口采集的稱重儀表的各種實時稱重數據。
結論
通過使用上海泗博自動化有限公司的TS-180網關，實現了監控系統遠程實時采集稱重顯示控制器的各種稱重數據，不需要工作人員去現場通過顯示屏查看數據，節省了人力和物力，使工作效率大大提升，滿足了客戶自動化項目的需求。
