關鍵詞 遠程無線監控
GPRS IFIX 變頻器
項目背景
湖南某公司在國內的一個自動化項目中，由于要采集的設備所在的項目現場和監控中心----中控室分別在兩個城市，距離相隔較遠，中控室通過上位機組態軟件要遠程實時監控現場設備的參數和工作情況，使用工業上傳統的有線方式無法滿足項目需求。中控室使用的組態軟件為IFIX，現場的設備為RS485串口的變頻器，由于兩個現場距離相隔比較遠，客戶希望現場設備的參數以GPRS信號遠程傳輸供中控室的上位機組態軟件采集。
解決方案
中控室的上位機組態軟件為IFIX，支持Modbus
TCP以太網協議，項目現場的變頻器支持Modbus RTU串口協議，串口為RS485，中控室和項目現場的數據傳輸以GPRS信號傳輸，由于變頻器支持Modbus RTU協議，以GPRS信號傳輸時，兩種協議不同無法直接進行數據交換和傳輸，需通過第三方的協議轉換模塊實現不同協議間的數據交換，上海泗博自動化技術有限公司自主研發生產的MGS-801網關，可以實現串口轉GPRS，從而滿足設備的數據以GPRS信號遠程傳輸。
MGS-801網關內部嵌入SIM卡，以GPRS信號傳輸，通過Internet互聯網把數據發送到中控室對應的能夠訪問Internet互聯網且有固定IP地址的服務器上。由于中控室的整個內部網絡為一個局域網，IFIX上位機組態軟件支持Modbus TCP以太網協議，且作為Modbus TCP主站，無法直接接收Internet互聯網上GPRS傳送的變頻器數據且容易受到外網上惡意代碼的攻擊，進而造成整個中控局域網的通訊中斷和癱瘓，上海泗博自動化自主研發生產的GMT-881網關很好的解決了這些問題。
GMT-881能夠通過Internet互聯網和MGS-801連接，并將接收的數據轉化為Modbus TCP，GMT-881的Modbus
TCP端作為從站，和IFIX連接，實現采集GMT-881的數據進而采集項目現場變頻器的數據。
在中控室網絡技術人員需在和Internet連接的路由器上為GMT-881網關對應的IP映射一個端口，訪問中控室對應的外網固定IP和端口號就可以訪問GMT-881網關，外網惡意攻擊都只針對GMT-881，保護中控室局域網的安全，GMT-881網關和IFIX組態軟件的IP地址在一個相同的局域網中，在IFIX組態軟件中添加Modbus TCP從站GMT-881對應的IP地址和ID號，實現兩者TCP的連接，從而實現IFIX遠程監控和采集項目現場變頻器的數據。

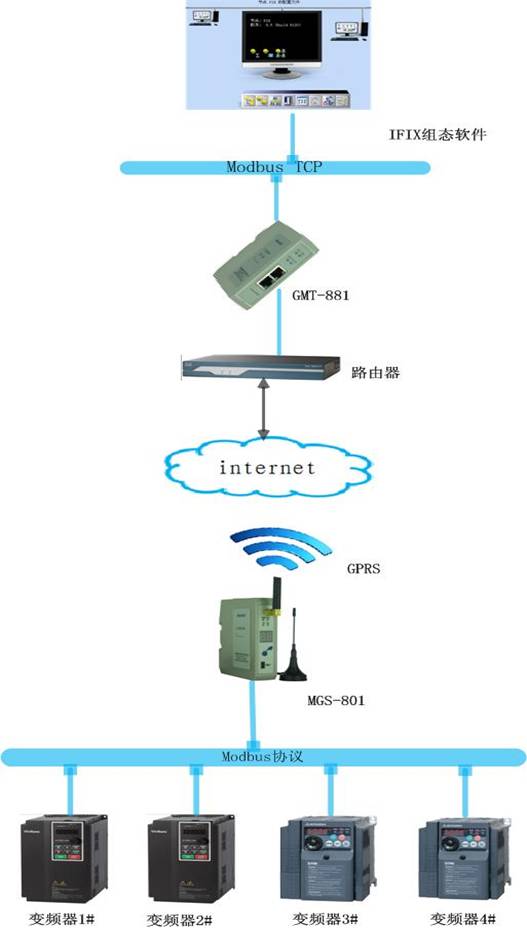

MGS-801+GMT-881的組合，解決IFIX等組態軟件通過無線方式遠程監控Modbus等串口設備的數據的方案，我們稱為速聯方案A，該項目整體系統圖如下：
總結
MGS-801和GMT-881組成的速聯方案A為客戶提供了一個很好的解決方案，滿足客戶在中控室通過IFIX組態軟件遠距離實時采集和監控項目現場變頻器的數據參數，保證了原有網絡數據安全，網關長時間工作穩定且整體性價比較高，得到了客戶的稱贊！
