在污水處理廠進水泵站，回流污泥泵站，為了保持水泵的高效率運行 ，常常對其水池液位進行控制,用一臺液位計來測量進水泵站積水池的液位，并將該液位信號送入可編程控制器系統，由可編程控制器根據液位高低來控制泵的開、停，使進水池液位保持在一定的范圍內。
在該系統中，輸入/輸出PLC的信號包括：液位信號輸入（模擬量輸入）、每臺泵的運行狀態信號（開、停或報警，開關量輸入）、開/停泵的控制信號（開關量輸出）。

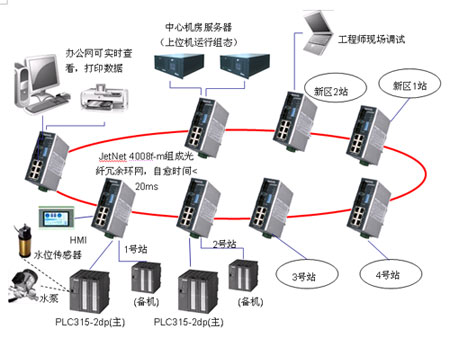

由于污水處理廠廣泛使用PLC控制水泵運行，上位機采用工控機運行組態軟件。在此案采用工業以太網的環型網絡連接上位機和PLC，中心機房的計算機對全廠監控主要工藝設備的運行，采集工藝參數和設備運行狀態信息，必要時對工藝過程進行干預，發出指令給相應的PLC。
