一、用途

RS-232二對一智能共享器（型號：HUB2232Z）用于兩個RS-232上位機共同控制一個RS-232下位機的通信連接。HUB2232Z使傳統的RS-232口實現二對一多機通信。HUB2232Z已經有2個上位機插座（DB-9針座和DB-9孔座）和1個下位機的插座（DB-9孔頭，配一根DB-9針/針轉接線），無需修改軟件、無須供電。HUB2232Z的RS-232串行口只有TXD（發送）、RXD（接收）、GND（信號地）三個信號。

HUB2232Z的兩個上位機DB-9針以及一個下位機DB-9針都可以直接外插波士的H485C、G485HA轉換器構成RS-485二對一智能共享器。HUB2232Z適用于兩臺上位機的RS-232/RS-485口同時驅動一臺下位機的RS-232/RS-485口。

二、安裝及性能

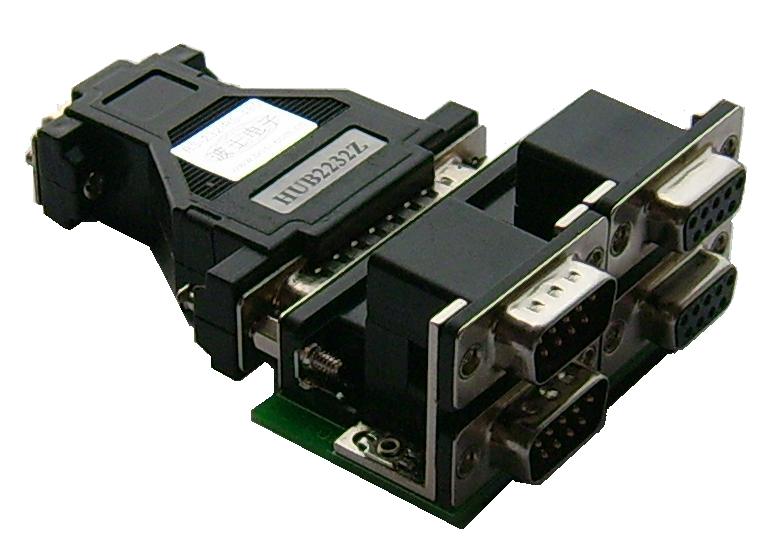

        HUB2232Z的外型為DB-25（針）/ DB-9（孔）轉接盒大小，其中DB-9孔可以直接插在PC機的DB-9針座RS-232串行口上或者通過配套的DB-9針/針轉接線外插設備的RS-232孔座。HUB2232Z無須外接電源！新的HUB2232Z還配套有帶兩個DB-9針頭和兩個DB-9孔頭的接線板（如圖），直接插在HUB2232Z的DB-25端上。

    波士HUB2232Z智能RS-232集線器能夠識別兩個上位機RS-232的發送順序，避免同時發送導致的系統癱瘓。也就是說，即使兩個上位機正在同時發送，HUB2232Z會選取發送開始時間領先的上位機正確發送數據，而只有等到這一個上位機的數據發送完畢后，另外一個上位機才可以開始發送數據。HUB2232Z的具有雙向通信功能，當下位機發送時，兩個上位機同時接收到相同的數據，并不區分地址。

HUB2232Z的兩個上位機DB-9針以及一個下位機DB-9針都可以直接外插波士的H485C、G485HA轉換器構成RS-485二對一智能共享器。
