我們知道，RS-485的多級通信必須帶地址編碼。但是總有一些RS-485設備，自己沒有地址編碼或者格式不同，那么波仕卡最新推出的RS-485一變四地址擴展器（型號：DIZ4485）解決了這個問題。產品用于將一個上位機RS-485口擴展成四個帶地址的下位機RS-485口，支持關聯擴展到16個口。

   DIZ4485的4個下位機RS-485口本身各帶地址，由上位機發送地址指令來分別選通。DIZ4485適用于下面兩種情況：1、將一個RS-485口擴展出帶地址的4個RS-485口，新款產品支持同一個總線中4個產品擴展16個串口，2、將本來不帶地址的RS-485設備接入RS-485總線。

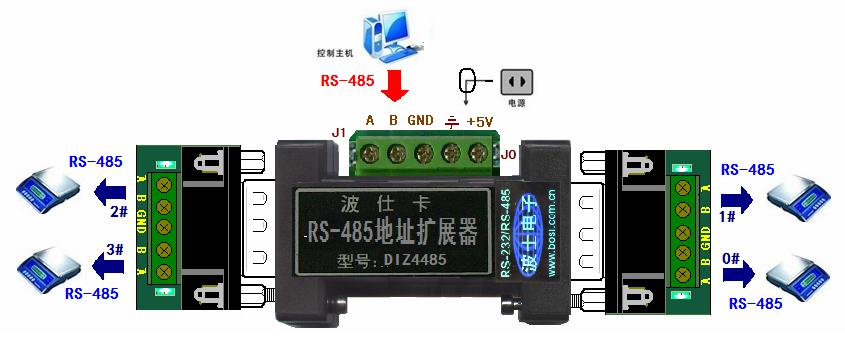

產品中間的側面為RS-485口和5V電源（接線端子），如圖。DIZ4485的兩頭DB-9針端均配套有各帶接線端子的板，共4個下位機RS-485口（0#,1#,2#,3#），在相應的位置帶指示燈。使用之前通過發送地址指令來分時選通四個下位機RS-485口，選通某個口后端子板上對應位置的燈會亮。選擇下位機串口地址只需要加一句指令，剛加電時默認所有口全部斷開，同時所有燈滅。軟件選通某個口后，相應的燈會亮起。支持通信速率0-115.2Kbps，自動適應。隨產品配套有一個5V穩壓電源。J0、J1跳線用來選擇地址設置指令，一般情況下將跳線J0、J1斷開即可，超過4個口才需要設置跳線。

      對于接DIZ4485擴展器的各種串口外設，在通信之前，首先必須從上位機端的RS-485口向產品以9600bps速率發送下面對應的指令來選通某個下位機。

每用一個DIZ4485就可以將一個RS-485設備接入到RS-485總線，通過對DIZ4485進行不同的J0、J1跳線設置（4種）以及接不同的RS-485口（同樣跳線的DIZ4485有4個RS-485口0#、1#、2#、3#），這樣在同一個RS-485總線中最多可以用16個RS-485。這4個DIZ4485的上位機側的RS-485并聯（所有A接一起、所有B接一起、所有GND接一起）后接入RS-485總線。這樣上位機就可以通過RS-485總線發送本產品的選地址指令來選通某個RS-485設備后進行通信，每次只選通一個RS-485設備進行通信就不會產生沖突。
