用USB232KB做串口記錄儀

本文介紹的串口信號記錄儀可以將串口信號自動記錄到計算機或者平板電腦的WORD、WPS、NOTEPAD文件中，無需電源、無需任何驅動程序。USB232KB型USB串口接收器是一種采用全新原理設計的USB-串口轉換器，原理上USB232KB不同于已有的任何一種USB-串口轉換器，它的特點在于將串口接收到的信號立即送到計算機或者平板任何可以輸入文字的地方。它秉承波仕轉換器的一貫特色，具有超小型的外形(DB-9/9大小)、帶RS-232和RS-485口。

將USB232KB通過USB接到計算機、或者加USB-OTG線連接到平板電腦，無須供電，無需驅動。波仕USB232KB產品的RS-232/RS-485串口端是一個DB-9針座，RS-232引腳分配同計算機的RS-232口，但是只有3-RXD和5-GND；RS-485的引腳分配為1-A、9-B、5-GND，但是只接收不發送。RS-232/485的通信速率固定為（9600bps,N，8，1）。

接計算機使用方法

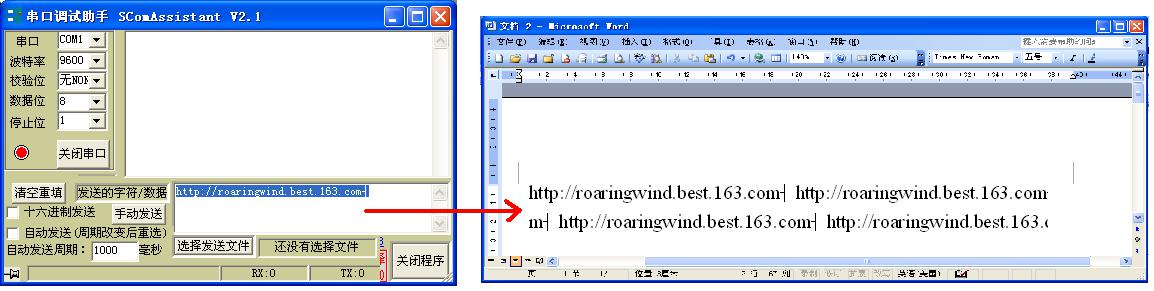

接計算機時，USB232KB無需安裝驅動程序。USB232KB支持Windows 7/XP/Vista/CE、Linux/Android、MAC OSX等操作系統。無需任何應用程序，只要任何可以輸入文字的地方均可以接收串口數據，比如WORD、WPS、NOTEPAD、WORDPAD等。只要用戶保存為比如word文件就可以將收到的串口數據記錄下來。USB232KB的特點就是無需編程。當然用戶也可以讓數據顯示在應用程序中，只要用戶程序中可以輸入文字。比如在Visual C++或者Visual BASIC的應用程序只要加TextBox控件構成文字輸入框就可以顯示出來。這樣也可以將收到的串口數據記錄下來，還可以補充上時間等信息，更加方便用戶的數據使用和分析。應用程序無需讀寫串口，因?yàn)?/font>USB232KB在計算機上不是作為一個虛擬串口而是一個人機接口。所以如果你打開一個串口調試助手程序，那么數據將顯示在發送框而不是接收框中。串口接收到的數據必須是英文字母、數字、空格、換行等有效ASCII字符。

接平板電腦使用方法

 由于USB232KB已經內置Android平板電腦的虛擬串口的驅動程序，所以接Android平板無需安裝驅動程序即可使用。將USB232KB插到平板電腦的OTG—USB口即可，無需任何設置。帶OTG-USB口的智能手機也可以使用。無需任何專用應用程序，只要平板電腦的任何可以輸入文字的地方均可以接收串口數據，比如WPS、短信發送框、甚至計算器等。這樣完全避免了安卓系統下的編程。平板不僅是一個串口信號記錄儀，也可以作為RS-485遠程數據顯示器。串口接收到的數據必須是英文字母、數字、空格、換行等有效ASCII字符。
