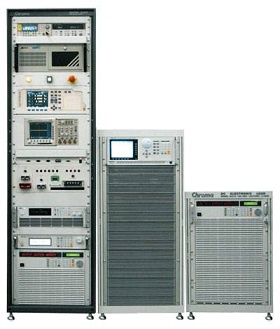

OBC車載充電機測試系統介紹：

測試系統硬件部分配置了交流電源和直流電子負載、交流電子負載、數位式功率計、切換單元等主要設備來實現自動化測試的功能。通過軟件控制可編程交流電源的電壓和頻率達到項目的輸入要求。通過軟件控制可編程直流電子負載可以按測試分項調整電子負載的工作模式（恒流、恒壓、恒功率、恒電阻）、電壓、電流等參數完成項目測試需求。

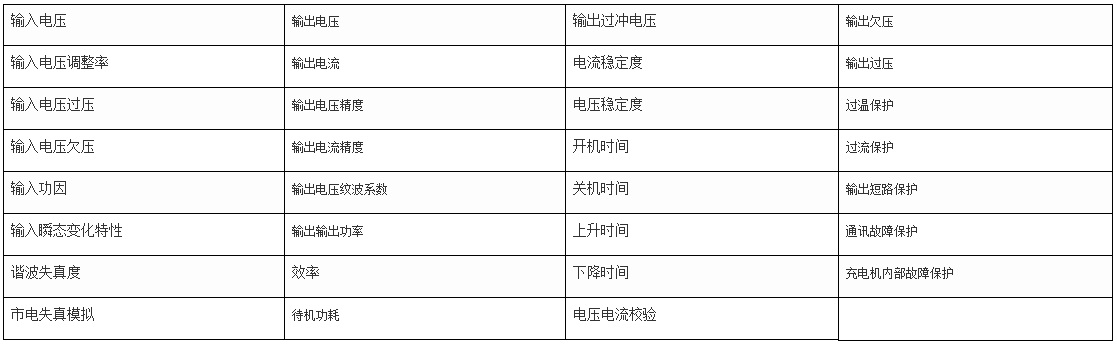

測試項目：

OBC車載充電機測試系統參數：

交流電源：相電壓：0~600VAC； 功率：0~9KVA；

直流電子負載：電壓：5~650V； 電流：0~650A； 功率：13KW；

示波器：上升時間1.2ns；垂直靈敏度1mV-10V, 帶寬：300MHZ； 采樣率：2.5GSa/s；

功率分析儀：電流精度0.07%rdg，電壓精度0.07%； 帶寬：2MHZ，采樣率：5MS/s；

OBC車載充電機測試系統特點：

1、開放式的軟體平臺和靈活的硬件配置，系統兼容性強，可根據客戶測試要求擴充各種新測試專案和功能；

2、支持自動生成報表、條形碼掃描自動調用測試用例等功能；

3、內建車載充電機標準測試項目；

4、可靠的故障保護功能，保障系統安全運行；

5、高速高精度數據記錄便于進行整體系統分析；

6、模擬車端的車輛控制器以及BMS管理通訊功能；
