產品性能
通道數量及類型：8路差分輸入
輸入信號： 電流 4～20mA/0～20mA
電壓 0～10V
輸入精度： 0.2%FS@25℃（FS表示滿量程，@25℃表示在25℃）
A/D轉換時間： <200us
采樣刷新時間： 10ms（全通道）
差模抑制： 優于70dB@50Hz
輸入阻抗： 720KΩ（電壓）；249Ω（電流）
溫度漂移： ±100ppm/℃
最大允許電流： <30mA
最大允許電壓： <30V
隔離耐壓： 現場與系統1000VDC
輸入與輸出
模塊通道
通道數量及類型
8路差分輸入
輸入
信號
電流
4～20mA/0～20mA
電壓
0～10V
輸入精度
0.2%FS@25℃
A/D轉換時間
<200us
采樣刷新時間
10ms（全通道）
差模抑制
優于70dB@50Hz
輸入阻抗
720KΩ（電壓）；249Ω（電流）
溫度漂移
±100ppm/℃
最大允許電流
<30mA
功耗說明
模塊功耗
擴展總線電源（24VDC）
20mA
擴展總線電源（5VDC）
100mA
工作環境
工作溫度
0～+60℃
存儲溫度
-40～+70℃
相對濕度
5～95%（無凝結）
安裝與尺寸
外形及安裝
尺寸規格
160mm(L)×107.5mm(H)×39mm(W)
重量
257g
安裝方式
背板安裝，螺絲固定

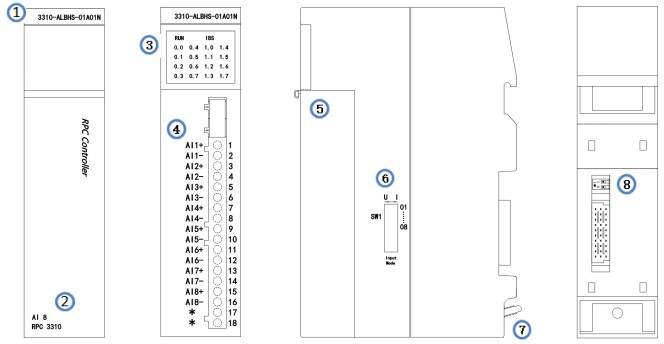

主要結構
③ 液晶顯示屏：RUN顯示模塊運行狀態；IBS顯示模塊總線通訊狀態；0.0~1.7無實際意義。
④ 模塊端子：AI1+、AI1-為一組模擬量輸入端子【輸入電壓信號時，AI1+、AI1-分別用于連接電壓信號的正、負端；輸入電流信號時，AI1+作為電流信號的流入端，AI1-作為電流信號的流出端】，其余各組與上述相同； “*”表示此通道無實際物理連接。
⑤ 模塊前蓋板：向下按壓模塊前蓋板上端突出部分可打開前蓋板。
⑥ 固定螺絲：用十字螺絲刀從模塊下端擰緊螺絲，將模塊固定在安裝背板。
⑦ 2P撥碼開關：識別背板，1-OFF/2-OFF為0號背板，1-ON/2-OFF為1號背板，1-OFF/2-ON為2號背板，1-ON/2-ON為3號背板。
注：RPC3000系列PLC端子均為可插拔。
圖1 RPC3310模塊圖
液晶顯示屏指示燈說明
指示燈
亮
滅
RUN
模塊運行
模塊停止
IBS
通訊正常
通訊異常
端子標記定義說明
端子
端子說明
AI1+
第1通道輸入端+
AI1-
第1通道輸入端-
AI2+
第2通道輸入端+
AI2-
第2通道輸入端-
AI3+
第3通道輸入端+
AI3-
第3通道輸入端-
AI4+
第4通道輸入端+
AI4-
第4通道輸入端-
AI5+
第5通道輸入端+
AI5-
第5通道輸入端-
AI6+
第6通道輸入端+
AI6-
第6通道輸入端-
AI7+
第7通道輸入端+
AI7-
第7通道輸入端-
AI8+
第8通道輸入端+
AI8-
第8通道輸入端-
輸入信號A/D對應關系
輸出信號
量程范圍
量程所對應的數值范圍
十進制值
十六進制值
電流信號
4～20mA
0～65535
0x0000～0xFFFF
0～20mA
電壓信號
注：具體使用，請查看軟件編程PLC配置中RPC3310的通道參數。
