TTL電平轉RJ45概 述
C2000 E1S0是具有高性價比且穩定可靠的串口設備嵌入式聯網模塊，
它提供TTL串口到TCP/IP網絡和TCP/IP網絡到TTL串口的數據透明傳輸，
它可以使設備立即具備聯入TCP/IP網絡的功能。
C2000 E1S0向上提供10M以太網接口，向下提供1個標準TTL串行口，通訊參數可通過多種方式設置。
C2000 E1S0 可廣泛應用于PLC控制與管理、 門禁醫療、 樓宇自控、 工業自動化、
測量儀表及環境動力監控系統、 信息家電、 LED信息顯示設備和CNC管理等。
TTL電平轉RJ45特 點
→具有TCP Server，TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；
→用戶基于網絡的軟件，不需要做任何修改就可以與C2000 E1S0通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 E1S0通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件
→通過瀏覽器、設置軟件或設置動態庫進行參數設置；
→低功耗設計，無需散熱裝置

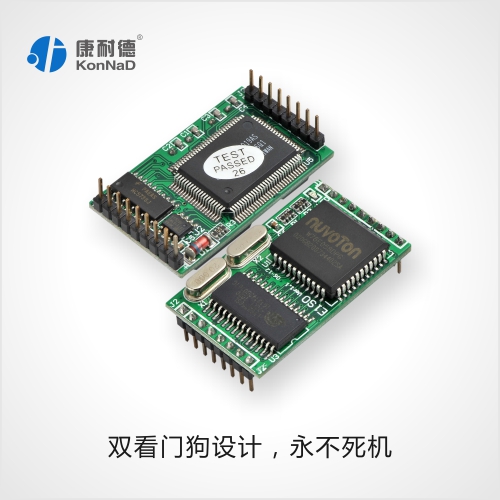

→雙看門狗設計，穩定性高
TTL電平轉RJ45技術參數
系統
CPU 8-bit MCU
RAM 32KB
Flash 32KB
LAN 以太網 10Mpbs
串口 TTL × 1 TXD ， RXD ， RTS ， CTS ， GND
串口通訊參數
校 驗 None，Even，Odd，Mark，Space
數據位 8
停止位 1
流量控制 RTS/CTS，XON/XOFF
速 率 300bps 至115200 bps
軟件特點
協議 ICMP，ARP，IP，TCP，UDP，DHCP，HTTP
操作模式 TCP Server，TCP Client，UDP，虛擬串口，點對點連接
設定 Web瀏覽器，串口設置(可選)，C2000設置程序，設置動態庫
提供軟件 虛擬串口軟件、C2000設置程序、串口調試工具、網絡測試程序、EDSockServer.OCX控件，
EDSockServer.DLL動態庫、設置動態庫以及VB、VC、BC、Delphi的示例代碼
電源需求
電源規格 5VDC ，± 5%
電流 最大電流小于60mA
環境
操作溫度、濕度 0~70℃，5~95%RH，不凝露
儲存溫度、濕度 -60℃~125℃，5~95%RH，不凝露
其它
保修 1年保質
尺寸 44 X26mm
|
