產品型號：ODOT-PNM02
　　一、概述
　　ODOT-PNM02網關是一種Modbus-RTU/ASCll轉ProfiNet協議轉換器。產品可將Modbus設備（Modbus-RTU/ASCll協議、RS485/RS232/RS422接口）連接到帶ProfiNet通訊接口的PLC（例：S7-300/1200/1500/400）。現場帶Modbus-RTU/ASCll協議設備如：PLC、DCS、分布式IO、變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、智能現場測量設備及儀表等。
　　二、主要技術參數
　　1．安裝方式：35mm標準導軌安裝
　　2．尺寸：110*110*27.5mm
　　3. 支持標準的ProfiNet I/O Device V2.3
　　4．ProfiNet數據區：
　　輸入最大1440字節，
　　輸出最大1440字節，
　　5．最大槽位：50個
　　6．串口隔離：光耦隔離、電源隔離
　　7．串口數量：支持雙串口RS485/RS232或單串口RS422
　　8．串口終端電阻：需外置120Ω電阻。
　　9．串口協議：支持Modbus-RTU/ASCII主站、Modbus-RTU/ASCII從站
　　10．串口參數：支持1200-115200波特率，支持無、奇、偶校驗
　　11．支持的Modbus站點數：62個
　　12．支持的Modubs功能碼：01/02/03/04/05/06/15/16
　　13．工作電源：9-36VDC輸入，標稱24VDC
　　14．工作溫度：-40~85℃
　　15．儲存溫度：-55~125℃
　　16．環境濕度：5%-95%(無冷凝)
　　17．防護等級：IP20
　　三、產品應用拓?fù)鋱D

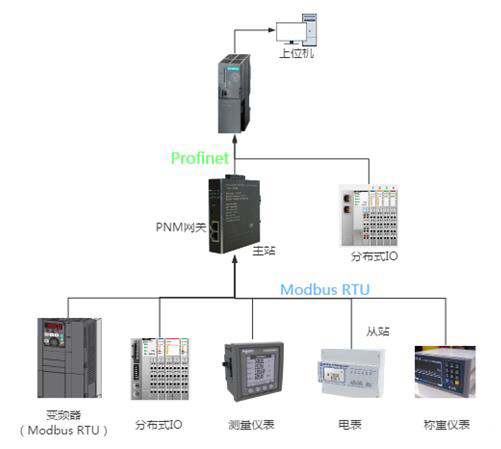

　　主站模式拓?fù)鋱D

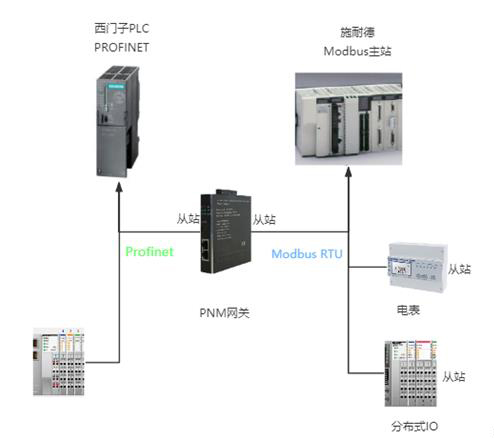

　　從站模式拓?fù)鋱D

　　四、產品優勢
　　1、單品硬件接口齊全，同時支持RS485、RS232、RS422。只需要硬件接線和軟件選擇接口類型即可。
　　2、單品同時支持Modbus-RTU/ASCll兩種協議。只需要軟件選擇協議即可。
　　3、單品同時支持Modbus-RTU/ASCll主站、從站模式，只需要軟件選擇一種工作模式即可，選擇主站模式即采用M相關的參數設置及M:相關的讀寫指令，選擇從站模式即采用S相關的參數設置及S:相關的讀寫指令。
　　4、單品使用簡單，零點公司提供GSD文件。在TIA界面可通過在線訪問方式修改設備名稱后直接組態連接，無需單獨的配置軟件。
　　5、單品功能齊全，除滿足常用的讀寫、監視功能，增加了模塊控制功能和上電首次輸出數據功能，滿足不同客戶的特殊需求。
　　6、單品穩定性好，性?xún)r(jià)比極高。
