四方變頻器在音樂噴泉上的應用
發布時間：2014/7/21 11:08:03 修改時間：2014/7/21 11:08:03 瀏覽次數：1668

一四方變頻器在音樂噴泉系統上的應用
         變頻器在音樂噴泉上的應用，變頻器接收噴泉控制器的信號（通訊信號或者模擬量信號）來改變轉速，這個信號由音頻控制系統來完成，以實現噴泉實時跟隨音樂節奏的變化而變化的效果。
1、系統方案介紹

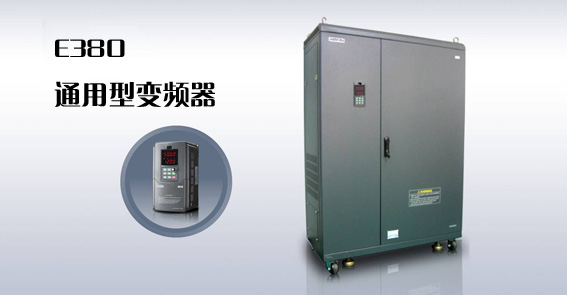

          E380系列變頻器是四方公司推出的一款高可靠性的通用型變頻器，其有如下特點：
（1）    過載能力強 150%額定電流60S；180%額定電流2S
（2）    調速范圍寬  1:100
（3）    穩速精度高  ±0.5%
（4）    動態響應快  <=20ms
（5）    加減速特性優良  0.1S
（6）    高可靠性
        E380優良的加減速特性能配合負載水泵實現最短時間平穩的加減速，能伴隨音頻信號的變化，瞬間改變變頻器的輸出頻率，從而改變噴泉水柱的波形，使水柱波形和音頻信號實現了同步、不失真。
2、變頻器系統接線圖
        E380系列變頻器接線圖如下：

3、變頻器參數設置
F0.1=0004    模擬量VC1設定頻率
F0.4=0001    控制命令為端子控制
F0.7=20.00    下限頻率為20.00HZ
F0.10=1.5    加速時間為1.5S
F0.11=1.5    減速時間為1.5S
F3.8=16    繼電器輸出為變頻器故障
F6.1=3    故障自恢復為3次
F6.2=0.5    故障自恢復時間間隔為0.5S
4、調試步驟和注意事項
       （1）根據電氣圖接線，并根據給定參數，設置變頻器參數；
       （2）系統啟動，觀察噴泉是否跟隨音樂播放器音樂節奏，根據現場情況，修改加減速時間，并根據水柱的高度，矯正輸入模擬量；
       （3）根據最低水柱要求，修改變頻器的下限頻率；
5、常見問題：
         （1）音頻信號干擾問題。音樂噴泉系統中諧波干擾會經過放大系統放大后形成刺耳的噪音，可以通過以下方式解決：①降低變頻器的載波頻率；②變頻器可靠接地；③音頻信號控制線遠離變頻器的動力線；④音頻信號電源與變頻器電源隔離
         （2）變頻器跳保護問題。噴泉水泵隨音頻信號的強弱隨時調整轉速，這就要求變頻器響應速度快，在調節變頻器的參數時加減速時間應盡量短，但加減速時間過短容易出現過流保護，應根據現場的實際情況設置合適的加減速時間。
二結束
         四方E380系列變頻器在某項目的成功應用為音樂噴泉控制行業提供了一個應用范例，事實證明，E380能夠滿足音樂噴泉的要求，在大幅度節能的同時，變頻器的高穩定性，給客戶帶來了美妙的感受。
