8路輸入1路輸出/RS485轉以太網智能數字量采集聯網設備

特點：

8路數字量輸入；
1路數字量輸出；
I/O與系統完全隔離；
采用Modbus TCP通訊協議；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
安裝方便。

概述：

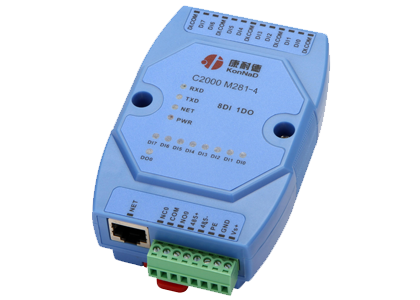

　　M281-4是具有1路RS485串口、1路RJ45以太網口、8路數字量輸入（DI）和1路數字量輸出（DO）的智能數字量采集聯網設備，提供RS485到 TCP/IP網絡和TCP/IP網絡到RS485的

數據透明傳輸，它可以使具有RS485串口的設備立即具備聯入TCP/IP網絡的功能。DO可以輸出常開（NO）、常閉（NC）兩種狀態。IO采集部分支持標準的Modbus TCP通訊協議，可以

通過TCP/IP網絡遠程采集數字量數據。提供5年質保服務。

技術參數：

I/O接口
DI特性     8路干接點輸入
              60V過壓保護 ，100mA過流保護
DO特性   1路C型繼電器 2A 30VDC   1A 125VAC
              600W防雷保護，60V過壓保護 ，500mA過流保護

串口參數
接口         RJ45
以太網      10M/100Mbps
通訊協議   Modbus TCP
嵌入?yún)f(xié)議   ARP，ICMP，IP，TCP，UDP，DHCP,DNS

串口通訊參數
波特率   1200~115200bps
數據位   6、7、8
停止位   1、2
校驗      奇校驗、偶校驗、空格、標記、無
保護      1.5KV/600W防雷保護
            240V過壓保護，80mA過流保護

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于200mA
功耗               小于2W
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度   -25℃~85℃
存儲溫度   -60℃~125℃
工作濕度    5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
