8路市電狀態智能采集器

特點：

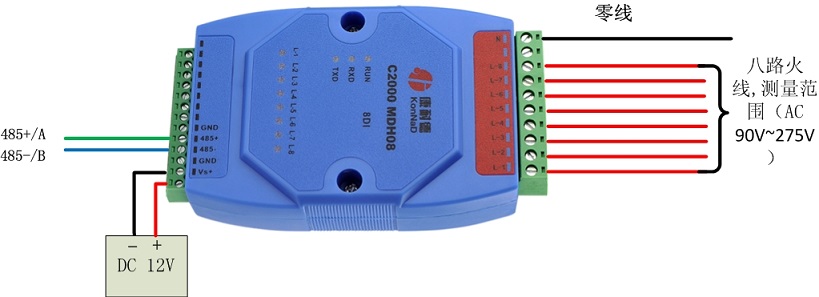

可以實時檢測每一路220V交流電開關的通斷情況，并轉換RS485信號輸出；
采用Modbus RTU通信協議；
RS485通訊接口提供光電隔離及每線600W浪涌保護；
電源具有良好的過流過壓、防反接保護功能；
8路LED指示220V市電開關輸入狀態；
市電采集輸入端DI采用光電隔離技術；
安裝方便。

概述：

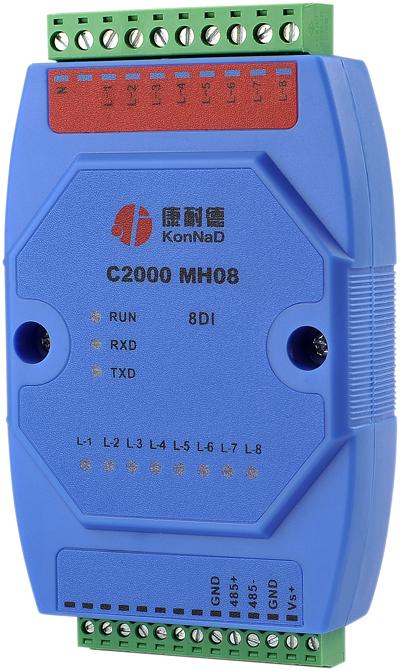

　　　MH08 是一款穩定可靠的八通道交流電通斷與交流電開關狀態智能檢測模塊，提供8路220V交流電輸入至RS485信號輸出的采集轉換功能。可以通過RS485實現對遠程重要設備

交流電源通斷與交流電開關狀態的采集。通信協議采用Modbus RTU實現最快捷工業傳輸。RS485接口端有效實現光電隔離技術，有效抑制閃電，雷擊，ESD和共地干擾。提供五年質

保服務。

技術參數：

I/O接口
DI特性     8路AC 110/220V接入
              狀態1電壓范圍：90V~275V AC
              狀態0電壓范圍：0~90V AC

串口通訊參數
波特率     9600bps
數據位     8
停止位     1
校驗        無
485地址   1-255
通訊協議  Modbus RTU
保護        1.5KV/600W防雷保護
              240V過壓保護，80mA過流保護

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于200mA
功耗               小于2W
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度   -25℃~85℃
存儲溫度   -60℃~125℃
工作濕度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
