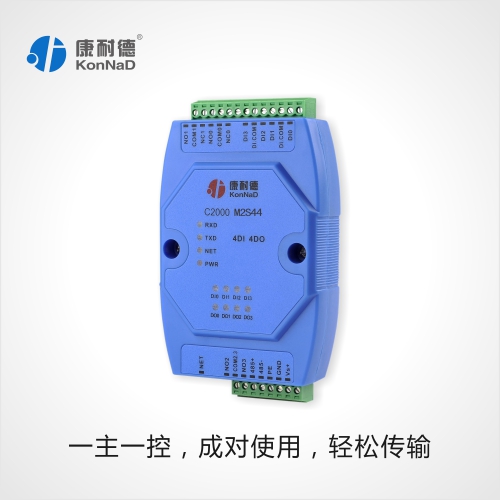

4路輸入4路輸出開關量點對點以太網IO服務器

特點：

4路數字量輸入；
4路數字量輸出；
可通過級聯MD44、MD88實現開關量輸入輸出路數的擴展；
通過以太網傳輸物理信號；
成對使用，一主一從M2S44間點對點開關量傳輸；
I/O與系統完全隔離；
采用Modbus TCP通信協議；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
方便安裝。

概述：

　　　M2S44 開關量點對點以太網I/O服務器可以通過IP網絡進行開關量信號傳輸，完全可以替代現有基于線纜實現信號傳輸的解決方案。M2S44具備4DI和4DO和一個以太網口。成

對使用M2S44可以將4組輸入輸出信號通過網絡傳輸至PLC或DCS控制系統。
　　　與傳統解決的方案不同，如今通過網絡進行信號傳輸不再需要PLC或PC來控制。以太網I/O服務器的硬件可以自動映射所有的物理開關量信號，無需進行梯形圖或C語言編程。

借助以太網I/O服務器，輸入信號可以通過以太網輕松傳輸至網絡另一端，不再需要進行編程或單獨的控制器進行控制。提供5年質保服務。
　　　據級聯擴展功能，能夠通過RS485擴展口，級聯MD44、MD88擴展需要遠程傳輸的開關量路數，其中MD44為四路開關量輸入、四路開關量輸出，MD88為八路開關量輸入、八路開

關量輸出。且支持最多十六級級聯，即M2S44可最多級聯16個MD88，實現最多132路開關量的點對點遠程傳輸，完全可以滿足較大系統的開關量傳輸應用。

技術參數：

I/O接口
DI特性     4路干接點輸入
               60V過壓保護 ，100mA過流保護
DO特性   2路C型繼電器 2A 30VDC/1A 125VAC(0,1路）
               2路集電極開路輸出30V 500mA(2,3路）
               60V過壓保護 ，500mA過流保護

網絡通訊參數
接口類型    RJ45
速率          10m/100mbps
通訊協議    Modbus TCP
嵌入協議    ARP，ICMP，IP，TCP，UDP，DHCP,DNS
保護          1.5KV/600W防雷保護
                240V過壓保護，80mA過流保護

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于200mA
防雷保護         1.5kW
功耗               小于2W
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度   -25℃~85℃
存儲溫度   -60℃~125℃
工作濕度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
