1建設目標
重點用能單位能耗在線監測是由國家發改委、國家節能中心發起，由各地發改委、能源局等部門執行的對重點用能單位的用能數據進行采集和上傳，同時支撐企業能源計量與管理，實現能耗管理信息化，促進我國制造業實現智能化和綠色化轉型。
2遵循標準
01 重點用能單位能耗在線監測系統-總體架構規范
02 重點用能單位能耗在線監測系統-基礎信息與格式規范
03 重點用能單位能耗在線監測系統-系統平臺接口協議規范
04 重點用能單位能耗在線監測系統-端設備接口協議規范
05 重點用能單位能耗在線監測系統-省級平臺機房與硬件配置規范
06 重點用能單位能耗在線監測系統-端設備技術規范
07 重點用能單位能耗在線監測系統-能源品種采集規范
08 重點用能單位能耗在線監測系統-系統安全規范
09 重點用能單位能耗在線監測系統-省級平臺功能規范
10-1電力行業-數據采集指南
10-2鋼鐵行業-數據采集指南
10-3石油石化行業-數據采集指南
3核心設備
3.1能耗數據上傳端設備

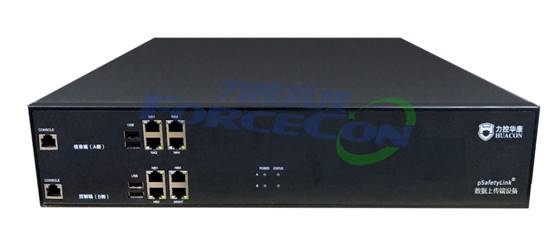

pSafetyLink -能耗數據上傳端設備外形圖
產品特點
pSafetyLink -端設備是專門針對重點用能單位對能耗數據的采集、分析、匯總并上傳到系統平臺而開發的設備，采用獨立雙主機“2+1”（外網主機、內網主機+安全數據交換單元）架構，非IP物理隔離，同時設備包含采集軟件、轉發軟件并能為各地區非標接口提供定制服務。
pSafetyLink -合規性設計
1.對數據包進行編碼，并通過HTTPS協議加密。
2.內網主機，定向開發的數據采集軟件。直接采集工業現場各類儀表、平臺協議的能耗數據。
3.外網主機，具備文件解析驗證、格式處理、本地存儲與數據打包上傳等功能。
4.光隔離設備，實現物理隔離。
5.雙冗余開關電源，互為備用、支持熱插拔，保障端設備的可靠性。
6.支持?jǐn)嗑€緩存，保證數據的連續性。
7.端設備平臺方便用戶使用、配置。
8.支持人工補錄、遠程升級。
9.高強度身份認證：支持CA認證等。

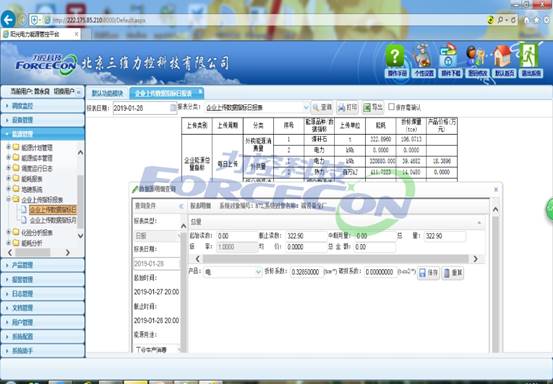

pSafetyLink -數據上傳用戶解界面
產品資質
1.按照GB/T 20279 《信息安全技術網絡和終端設備隔離部件安全技術要求》
相關規定，并通過第三方認證，取得公安部《銷售許可證》。
2. 按照GB/T 17626《電磁兼容 試驗和測量技術系列標準》中相關規定，且滿足《重點用能單位能耗在線監測端設備接口協議規范》及《重點用能單位能耗在線監測端設備檢測規范》中對端設備應用軟件的相關規定。
3.符合相應國標
FCC電磁兼容認證 公安部信息安全產品認證
3.2數據采集與監控軟件
產品概述
ForceControl系列監控組態軟件是力控科技將其在十余年間積累的工業自動化、信息化的經驗與前沿IT技術相結合而研發的產品。該系列產品面向通用監控組態軟件市場，作為工業自動化軟件中的基礎平臺軟件，可以為各類行業提供解決方案。其最新產品完全支持微軟的32/64位Windows 7及Windows Server 2008操作系統，在保證系統穩定性的前提下，既增加了產品的靈活性，同時又提高了使用的便捷性，使您能夠快速構建基礎工業監控系統。

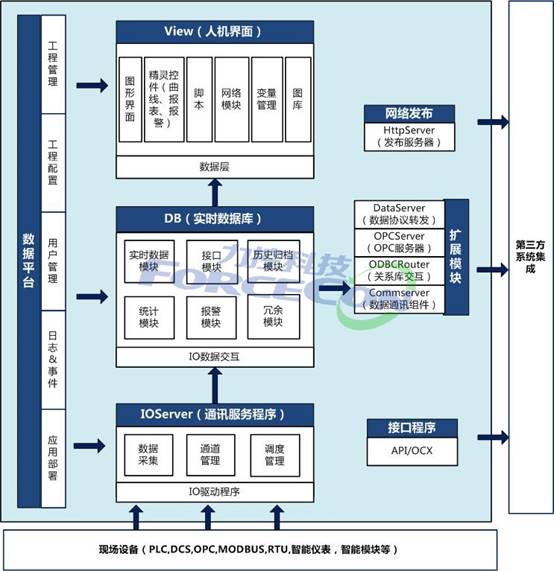

產品架構
ForceControl監控組態軟件功能架構的核心是分布式區域?qū)崟r(shí)數據庫，其它應用程序或者功能模塊通過與區域?qū)崟r(shí)數據庫交互而實現其功能及擴展。軟件的主要功能模塊包括實時數據庫、設備通訊服務程序、HMI畫面、網絡通訊程序、接口SDK、Web應用服務、關系數據轉儲、數據轉發、擴展組件等幾個部分。
ForceControl產品可與力控產品家族中的其他產品無縫集成，充分發揮其作為站控自動化軟件的優勢，與數據庫等產品共同為客戶打造一個適合于各類行業應用的企業智能信息化管理系統。
計量數據采集

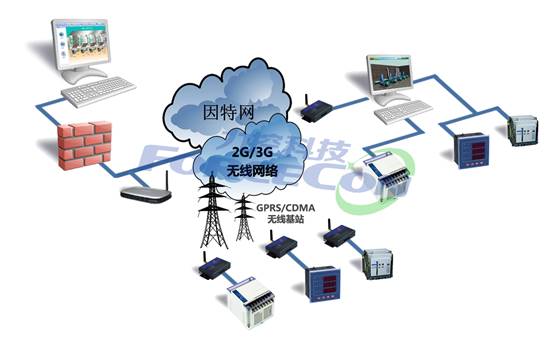

能源計量數據將通過以太網、485總線、OPCserver或無線4G方式采集。
能源監控
通過構建圖形監控畫面，企業可以實時監控能源生產、輸配和利用數據、運行報警和查詢歷史數據等。
能耗計量報表
企業不僅可以將經過審計確認的能耗數據上傳的上級平臺，同時本系統也用來幫助企業實現能源數據的自動計量，并形成報表。

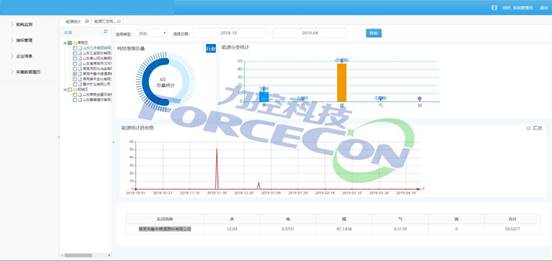

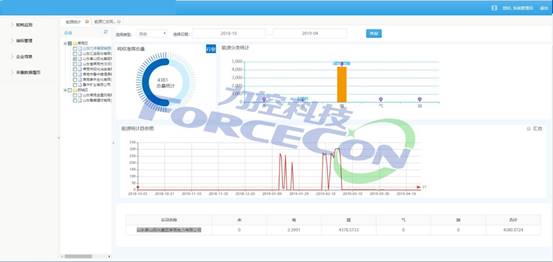

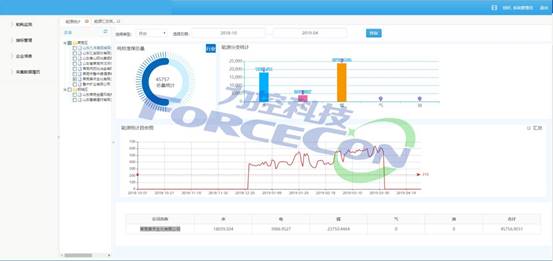

4成功案例
2018-2019年我公司為濟南市多家企業成功實現能耗數據上傳服務
4.1鋼鐵冶金行業

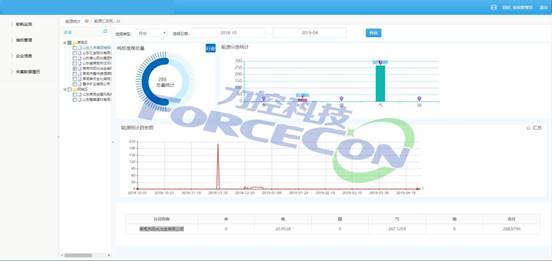

陽光冶金有限公司能耗在線監測系統

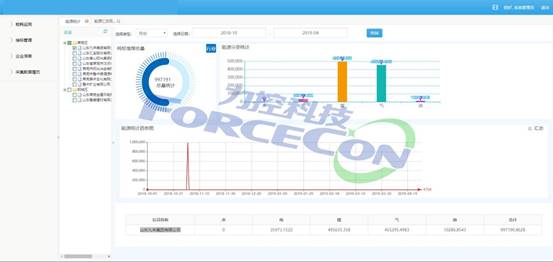

富倫鋼鐵有限公司能耗在線監測系統
4.2化工行業
泰禾生化有限公司能耗在線監測系統
汶河化工有限公司能耗在線監測系統
4.3電力行業
陽光電力有限公司能耗在線監測系統
4.4其他行業
魯中啤酒有限公司能耗在線監測系統
山東匯金股份公司能耗在線監測系統
