一、項目概述
FMCS(Facility Management and Control System)其中文意思是廠務監控系統。目前的制造業已經向信息化工廠逐漸過度，整個工廠作為一個有機的整體來協調運轉就需要一個有效的監控和管理系統，通過監控可以掌握工廠所有設備所有人員所有材料的具體情況，通過管理系統，可以使以上各個生產環節緊密結合，協調運轉。因此，整體的全廠自動化系統應運而生。
二、系統設計
廠務系統整體結構是分布式網絡結構，各子系統通過采集網關將本子系統內的所有數據采集上來，經過工業無線專網將數據上傳至中心服務器，這樣就形成一個分布式處理的柔性結構。這一結構的優點是單一子系統斷離網絡，不會引起整個網絡的中斷，同時能夠分散整個系統的負荷，同時采集網關本身具有斷線緩存功能，與中心網絡中斷后會自動緩存歷史數據，當網絡恢復后自動將斷線基間的歷史數據回寫到中心服務器，保證數據的連續性。通過電表，電梯，冷水機組，空調自動化等設備預留的通訊接口，使用采集網關，環網交換機，使整個設備構成一個大的網絡。整個系統分為現場的設備層，中間的控制層，最上部的管理層。

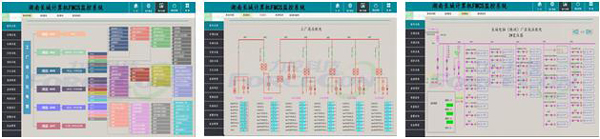

系統架構圖
三、系統功能
3.1. 智能變配電系統
提供高壓、低壓配電運維解決方案，包括線上檢測、用電量控制、配電室溫濕度監測、遠程分合閘等功能，可實現配電室無人值班，少人值守，保障配電安全，降低企業運維成本。
3.2遠程空調控制系統
對工廠暖通空調設備進行全面管理和監控，隨時查看各空調風柜或空調模塊機的工作狀態，進行遠程啟停控制，可以實現工廠內的溫度調節、濕度調節，有效節能節電，營造良好工作環境。

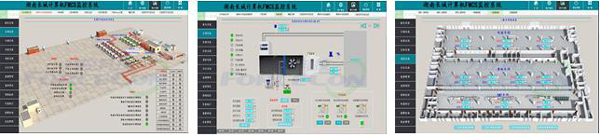

各空調系統狀態顯示 空調風柜控制系統 車間溫濕度
3.3 空壓機遠程運維系統
系統顯示運行時間、工作狀態、溫度壓力等實時參數，可聯動控制多臺設備,實現自動輪換,順序啟停,故障報警,讓系統更智能安全節能。

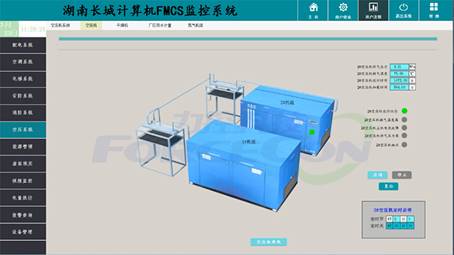

空壓機狀態控制
3.4 遠程門禁系統
可顯示廠區內各門的開閉狀態及進出人員信息， 有效記錄智能管理。

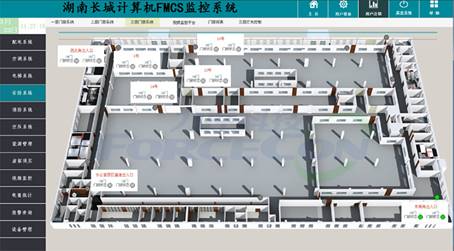

門禁系統
3.5 消防聯動控制系統
顯示煙感設備狀態、報警等信息；探測到火災信號，可采取火災報警聯動，報警查詢等。

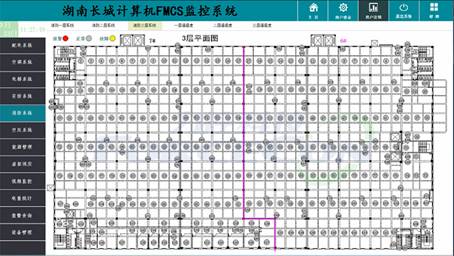

消防煙感
3.6 電梯監控系統
顯示廠區電梯的運行狀態、開關門以及樓層信息，故障報警顯示、故障報警查詢。

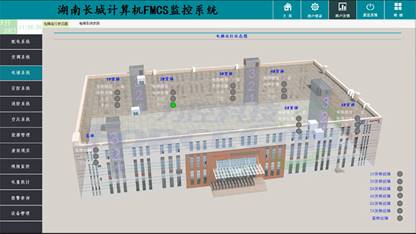

電梯運行狀態顯示
3.7 視頻監控系統
可實時監控廠區所有攝像頭傳輸?shù)囊曨l信息、回放歷史、下載視頻等。
視頻監控
3.8 設備管理系統
主要包括設備資產臺帳、設備維修保養管理、設備點檢、設備監控等信息，可提升設備的運作效率和利用率，建立完整設備信息資料體系。
設備臺帳 待維修設備清單 設備故障報修
3.9 能源管理系統
對廠區內的水、電、氣進行計量統計，形成能源統計報表，可追溯每小時、每天、每周、每月、每季度、每年的能源情況。依據統計報表，可生成能源分項分析、能源趨勢分析、能源對比分析圖，為節能減排、降低能耗做有效參考依據。

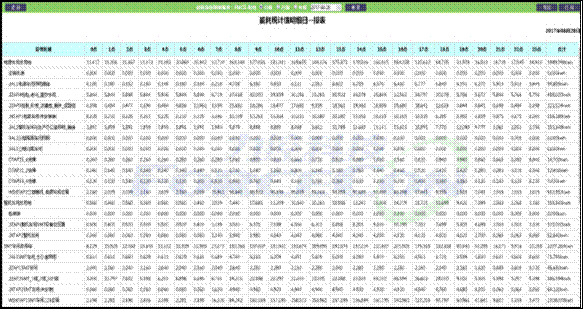

能源統計報表

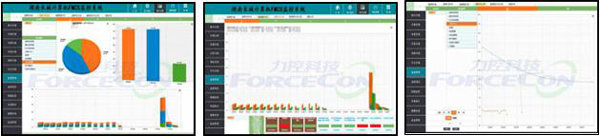

能源分項分析 能源趨勢分析 能源對比分析
四、項目總結
FMCS廠務監控及能源管理系統為新時代信息系統，為信息生產及安全管理體系提供了很好的平臺，首先在體系中形成了原始的數據，為安全生產提供了數據分析保障和良好數據管理，可以在生產運營中根據實際情況調整管理法，通過有效的將各子系統相連起來，將工作效率大大的提高，減少能源系統運行管理成本，提高勞動生產率，并提出節能降耗的技術和管理措施，向能源管理要效益，使得企業的能源合理利用適應企業戰略發展的需要。
