一、項目介紹
空調壓縮機作為大型的通用機械設備，有數年的使用壽命，在長期的使用過程中不可避免的會產生大量的售后維護保養和故障處理需求，但參差不齊的售后服務已經成為眾多壓縮機企業發展的掣肘。近年來，隨著行業對壓縮機能效等級追求的不斷提升、以及產品同質化、利潤率低下等行業共性問題的不斷困擾，空壓機制造企業不斷追求更高的要求，更好的節能環保效果，更早的故障可預見。將業務關注重點逐漸向設備節能改造和設備運維服務方面傾斜。
二、系統需求
空調壓縮機遠程監控運維云平臺建設以實現對所售出的空調壓縮機的能效分析、設備管理、遠程調試、報警管理、用戶管理等功能為目標。從壓力、溫度到設備壽命、負載時間，再到每個組件的報警狀態，通過云平臺都可以方便地進行讀取和記錄。云平臺針對單個壓縮機所包含的所有與服務相關的設備數據的設備維護信息進行記錄，利于制定維護計劃。
云平臺通過設備接入、設備管理、設備監控、設備分析，建立第一手設備狀態信息系統，建立客戶、配件、維護記錄數據庫，并在廠家、經銷商及業主之間進行數據共享。
三、系統描述
1．云平臺核心模塊
提供設備接入、運行監控、資產管理、企業管理、工業數據預知分析、智能運維等一站式SaaS服務與行業解決方案，具備設備遠程監控、設備運維的空調壓縮機遠程監控運維云平臺。
2．云平臺主要包含以下模塊：
(1) 設備監控
基于云端的數據中心，接收和處理所有來自現場設備的實時運行狀態數據，這些"動態型"的數據被處理和保存后，通過云平臺提供的各種設備監控服務，可用多種形式進行展現和應用，實現對設備的遠程監控。
●可視化組態
提供基于純Web的可視化組態功能，可以實現在純Web的開發環境下，無需任何編程即可創建設備監控畫面、儀表盤、分析曲線、數據報表等內容，實現數據源連接。
●數據監測服務
云平臺提供的數據監測服務，可以實現查詢設備最新狀態、設備參數和變量的實時變化，了解設備狀態、參數和變量的歷史變化趨勢，獲得針對歷史變化趨勢的統計分析等。 數據歸檔服務功能，可實現對用戶設備數據的定期歸檔，提高數據查詢的效率。云平臺提供豐富的可視化組件工具，如儀表盤組件庫、分析組件庫等，可快捷創建數據監測界面系統。
●遠程控制服務
遠程控制服務，可以在保證高度安全的前提下，實現對現場設備的遠程啟停、運行參數修改等功能。同時也對遠程控制服務予以嚴格的權限管理以及審計功能，從管理角度保證安全。
●事件/報警服務
云平臺事件/報警服務同時提供通知服務，觸發器所產生的報警和事件，可通過郵件、短信或微信的形式通知給指定的用戶。
●地圖應用服務
支持與百度、谷歌等常用在線地圖的集成，提供地圖信息服務。通過該服務，可在地圖中展示設備所處位置，或通過地圖快速查找到指定設備，以及根據所處位置對系統進行篩選。設備信息如故障報警可以實現與地圖信息的聯動，在報警信息中顯示精確的設備位置信息。對于移動類設備，地圖信息服務還可實現路徑跟蹤、地理圍籬等功能。
●安全監控服務
安全監控服務為用戶的設備安全、數據安全和系統安全保駕護航。設備安全方面，多級權限審核，確保只有授權的用戶才能訪問相應區域內的設備。同時，對設備的遠程控制、查看數據、查看報警等不同功能進行了權限劃分，以保障對設備的操作安全可靠。數據安全方面，對通過高強度數據加密實現數據通信過程；通過數據數據的多份拷貝保證數據存儲安全，同時提供定周期的備份/恢復策略和容災保護。系統安全方面，完整的入侵檢測和安全防范技術手段，保證數據不被惡意獲取、破壞或篡改，避免權限升級等惡意攻擊。
(2) 設備管理
云平臺以設備為核心，能夠滿足單個企業對設備的管理，也能夠實現產業鏈上下游的設備相關業務協同。無論是設備制造企業，還是擁有或運行設備的生產企業，以及設備專業安裝和維修企業，都可以在云平臺上對同一臺設備進行不同維度的管理。設備管理功能支持網頁端及移動端應用，給設備管理人員尤其是一線工作人員提供移動化的設備全維度資料查詢、設備報障、維修派工、工作執行、設備狀態監測等手段，幫助企業最大化提高檢修維護人員的工作效率。
包含的具體功能如下：
●設備概況
●設備模型管理
●故障及缺陷管理
●設備管理組織結構
●安裝區域及功能位置
●可更換件管理
●檢修維護工單管理
●微信客戶端
行業應用門戶
(3) 設備分析
利用能效分析及預知分析工具，用戶可直觀了解設備運行的能效狀況，獲得預知性問題的分析結果。
●能效分析
設備能效分析工具通過對設備各個自動化監控系統的數據集中再與電能效數據結合起來進行分類統計分析，通過對設備整體能源消耗情況的分析，幫助發現管理漏洞和節能空間。常用能效分析工具：匯總分析、日平均報表、設備能耗排名、設備運行報告、例外情況報告、負載超限報告、點趨勢分析、能耗比例分析、異常模式分析、相關性分析。
●預知分析
預知分析工具通過監測設備狀態參數的變化分析設備劣化的狀態，利用該分析工具，用戶可以實現通過測量設備狀態，在分析設備監測數據、識別即將出現的問題、評估設備故障模式、預計故障修理時機的基礎上制定維修策略。由于故障狀態可以預知，便可預先制訂周密的維修計劃，準備好維修資源，也就可以大大提高維修效率，減少維修停機時間。
(4) 設備接入
●針對嚴苛工業生產環境，提供對工業設備的可靠的、安全的連接服務。支持海量工業設備的連接請求。不限制接入設備的數量，允許百萬級設備的并發接入。
●可以接入各種工業設備，如：西門了、三菱、歐姆龍PLC，支持各種主流的工業通訊協議，如：MODBUS、OPC、MBUS、DLT645、S7等，對特殊協議提供定制服務。
●支持本地網絡及移動網絡（2G/3G/4G）接入。通信終端可采用DTU、Gateway以及API接入等形式。針對PLC設備提供的遠程協助功能可實現PC端與現場PLC之間的梯形圖上傳、下載等操作。
●網絡接入與數據傳輸采用 安全通訊技術，確保接入過程的信息安全。
四、項目實施

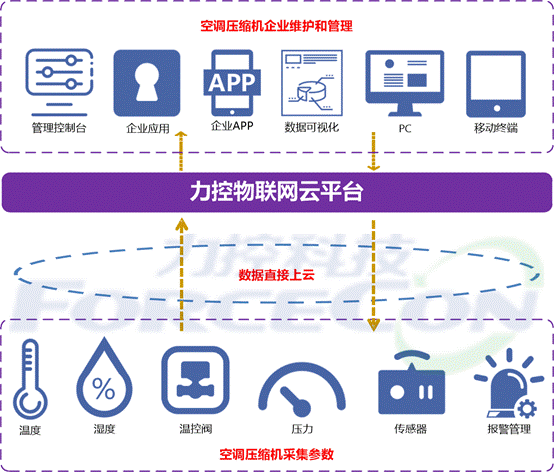

五、網絡架構
六、力控解決方案優勢
1．力控提供的具備設備接入、運行監控、資產管理、企業管理、工業數據預知分析、智能運維的工業物聯網設備平臺幫助企業搭建了空壓機遠程監控運維系統，全部數據直接上傳云平臺；
2．實現對其所售出的商用空壓機的能效分析、設備管理、遠程調試、報警管理、 用戶管理等功能；
3．系統所有的升級和系統維護全部由力控團隊負責，不需要客戶具備專業的IT知識。
4．隨時隨地監測壓縮機工作狀態，通過微信、短信方式獲得機組的報警信息， 極大地方便了維護人員。
5．制定切實可行的維護計劃，將設備進行最大化利用，并盡可能減少設備出現故障的風險，幫助用戶避免空壓機非計劃停機造成的巨大損失。
6．實現真正的看得見的節能，幫助最終用戶實現能源審計，對于制造商來說促進了產品的銷售。
七、應用效果

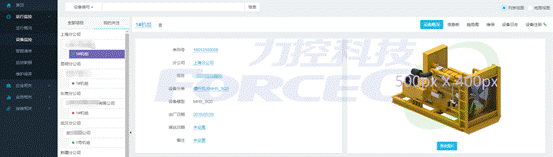

設備信息板

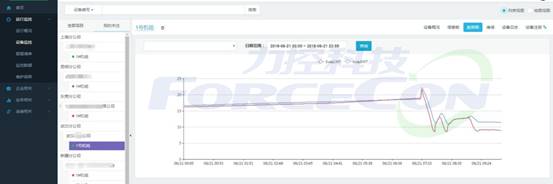

設備趨勢圖
設備概況

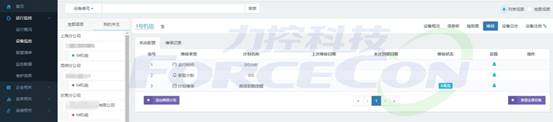

設備維保

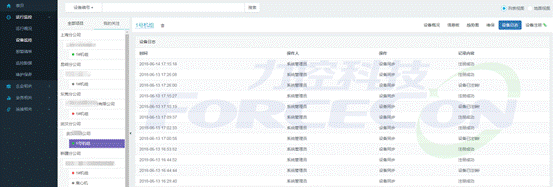

設備日志

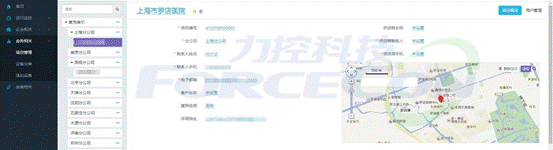

設備項目管理

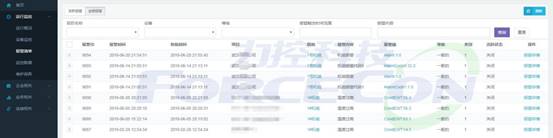

報警清單

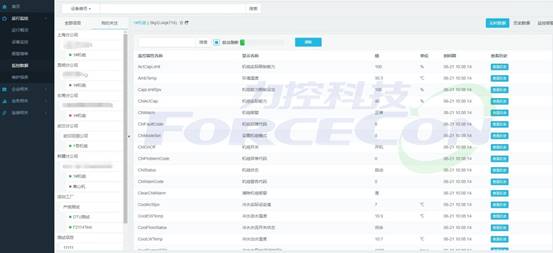

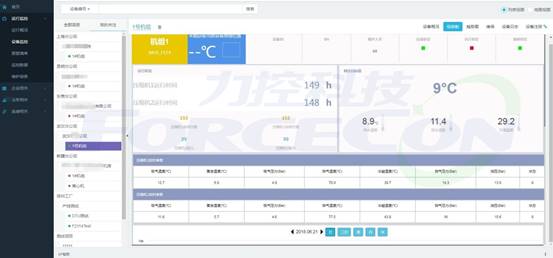

設備監控數據

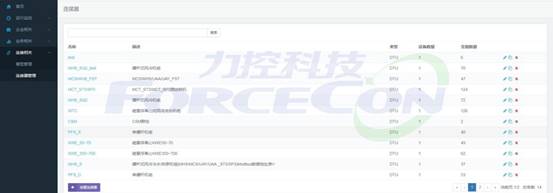

設備連接器管理

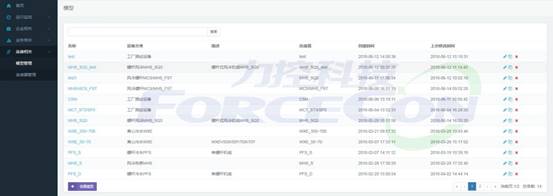

設備模型管理
企業角色管理
企業用戶管理
