力控FsmartWorx是基于純 HTML5 技術和標準的新型產品，它不僅支持采用多種瀏覽器（火狐、Google）訪問，也可以在平板電腦、iPhone 及安卓手機內的多種移動設備上訪問。此次，將FsmartWorx（內操）與外操巡檢相結合，形成了一套完整的智能巡檢體系。結合實時數據庫系統，為巡檢調度人員考核和安全生產提供數據支持。

　　一、項目簡介

　　隨著工業行業的快速發展，智能設備巡檢被更多的企業所重視。不同于傳統設備巡檢有著效率低、成本高以及準確率低的缺點，智能設備巡檢系統能夠讓值班人員及時掌握設備運行狀況及周圍環境的變化，發現設施缺陷和危及安全的隱患。及時采取有效措施，保證生產的安全和穩定。

　　力控智能巡檢系統通過合理的規劃巡檢內容、路線、方式、頻率，采用先進的RFID技術，提高巡檢到位率和數據真實性，同時利用數據采集技術，實時數據庫技術，視屏監控技術，全方位監控廠區生產裝置，為企業提供一套現代化的巡檢管理平臺，為管理人員考核、決策提供依據。

　　億利資源集團庫布齊園區智能巡檢項目主要分為內操巡檢組、外操巡檢組、視頻監控組以及開發組。該項目力控主要負責內操巡檢系統開發及實施工作。工作內容包括：巡檢數據采集、內操巡檢界面開發、展現，報警推送，以及內操巡檢系統與智能巡檢平臺的無縫融合。

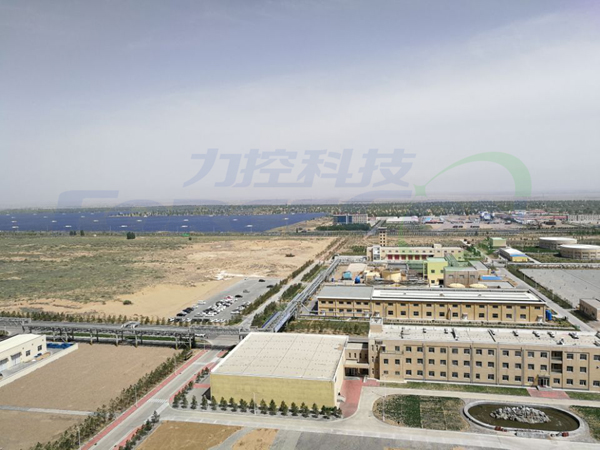

　　圖1 巡檢大樓俯瞰整個廠區

　　二、系統介紹

　　本次項目的實施范圍覆蓋庫布齊園區生產基地3個分廠，共計43條巡檢路線。內操巡檢平臺則主要是針對這43條路線中的重點巡檢路線上重點裝置，設備和重大危險源進行集中監控管理。監控畫面35幅，監控點位360余個。系統依托pSpace實時數據庫平臺，自動記錄各測控點位的實時數據。并根據工藝要求，配置各測點的報警信息。智能巡檢平臺通過標準接口實時讀取pSpace數據庫中各監控點位產生的報警信息。并將報警信息與現場監控視頻綁定。當報警產生后，視頻監控自動切換到對應的巡檢點監控畫面。同時智能巡檢平臺能對各巡檢點產生的報警信息進行統計分析，為現場檢修人員制定設備保養計劃提供數據支撐。除此之外，利用Html5技術，根據Fsmartworx的跨平臺特點，實現內操巡檢系統與智能巡檢平臺的融合。

　　2．系統架構

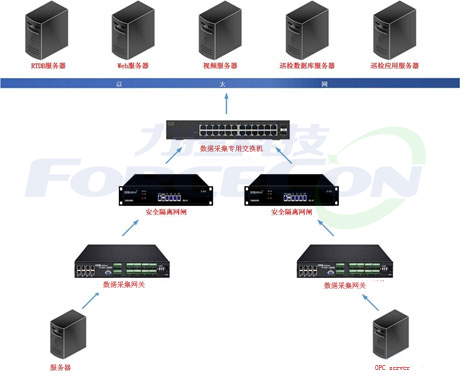

　　圖2 億利資源集團庫布奇園區智能巡檢系統內操巡檢架構圖

　　如圖2所示，內操巡檢系統采用PFC-HK6510數據采集網關通過DCS系統的OPC接口采集重點路線上巡檢數據。經過安全隔離網閘隔離后以CommServer 協議將數據上傳到pSpace數據庫。利用CommServer協議的斷線緩存功能和pSpace 實時數據庫的數據回補功能，保證數據的完整性和準確性。通過.net接口將內操巡檢系統的實時報警信息推送到智能巡檢平臺。Web服務器上安裝了FsmartWorx軟件，通過FsmartWorx自帶的圖形編輯功能，將內操巡檢監控點位以圖形和表格等多種方式展現。FsmartWorx 工程界面運行后，能根據每個頁面的URL地址單獨訪問特定的頁面。在巡檢平臺設置相應的標簽，嵌入相應巡檢裝置頁面的URL地址，實現了內操巡檢與智能巡檢平臺的無縫融合。

　　3．系統優勢

　　本項目主要是通過Fsmartworx來實現與智能巡檢平臺的融合。其中，F(xiàn)smartworx依托pSpace實時數據庫作為數據源，并將數據所在的巡檢路線以圖形，表格等多種形式展示出來。

　　（1）數據及接口擴展

　　Fsmartworx采用 WebSocket 通信，保證與實時庫連接的穩定性及實時性。數據源支持Space，PI， IHIS，PHD等實時數據庫系統，保證項目在現有系統不改變的前提下實現與信息化平臺無縫集成。

　　圖3 數據源配置

　　（2）web畫面展示

　　與傳統組態軟件的WEB發布或者IIS發布相比，F(xiàn)smartworx不需要依賴各種控件，不需對瀏覽器進行設置。利用Html5 技術，能實現跨平臺訪問，減小對計算機操作系統和瀏覽器的依賴性。同時Fsmartworx能提供單個頁面的URL地址。能實現監控頁面的單點登陸和管理。

　　圖4 乙二醇分廠新鮮期壓縮機A

　　（3）有毒可燃?xì)怏w監測

　　有毒可燃?xì)怏w的監測是安全環保的重中之重，也是安全生產的保障。本項目中采用表格形式，直觀展示各個有毒可燃?xì)怏w檢測點的氣體濃度值。并根據濃度閾值，以不同顏色顯示。實現有毒可燃?xì)怏w濃度的集中管理。

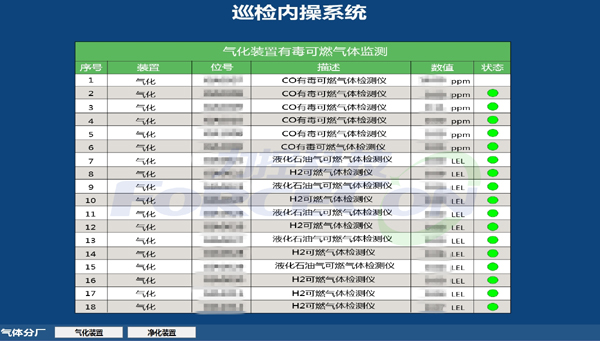

　　圖5 氣體分廠有毒可燃?xì)怏w監測

　　（4）與智能巡檢平臺的融合

　　Fsmartworx在畫面編輯好以后，點擊運行按鈕，即可通過瀏覽器進行訪問。同時每個窗口都有一個對應的URL地址，通過iframe框架調用這個URL地址的方式就可以實現與智能巡檢平臺的融合。

　　圖6 巡檢平臺內操界面查看

　　三、項目總結

　　億利資源集團智能巡檢項目?jī)?nèi)操巡檢系統的完成，使得該企業的巡檢管理人員只需通過瀏覽器登陸到智能巡檢平臺，即可查看內操巡檢系統的實時數據和報警信息，可第一時間發現設施缺陷和危及安全的隱患，及時采取有效措施，保證了生產的安全和穩定。
