一、概述
上海白龍港污水處理廠位于浦東新區合慶鄉東側，東臨長江，西至隨塘河總用地面積120 Km?。污水處理廠運行后削減了大量直排長江的污染物，有效地保護了長江口的水域環境，對上海市的環境保護起到積極的作用。
然而隨著上海經濟發展步伐的加快、人口的增長、城市的發展，污水量也迅速增加，2006年實際進水量已穩定在150~180萬m?／d，高峰流量超過200萬m?／d，遠超出120萬
m?／d的設計能力，且出水尚無法滿足國家規定的排放標準，因此必須對該廠進行必要的擴建和升級改造。
污泥是在污水處理過程中形成的一種含水率及高的含固液體,容積可達其所含固體容積的數倍,它若得不到很好的處理,則會影響污水處理的正常運行,造成二次污染。因此,污泥處理對于有關人員來說,是一個很重要的問題,而且隨著工業生產的飛速發展,人民生活水平的提高,污泥數量年年有增無減,防止環境污染更為迫切。
二、工藝簡介
典型的污泥處理工藝流程，包括四個處理或處置階段：
第一階段為污泥濃縮，主要目的是使污泥初步減容，縮小后續處理構筑物的容積或設備容量；
第二階段為污泥消化，使污泥中的有機物分解；
第三階段為污泥脫水，使污泥進一步減容；
第四階段為污泥處置，采用某種途徑將最終的污泥予以消納。
以上各階段產生的清液或濾液中仍含有大量的污染物質，因而應送回到污水處理系統中加以處理。
以上典型污泥處理工藝流程，可使污泥經處理后，實現"四化"：
★減量化：由于污泥含水量很高，體積較大，并且呈現出流動的特性。經過上述工藝流程處理后，自身體積將會有顯著減少，會縮小至原來的十幾分之一，而且形態也轉化為固態，便于運輸和消納。
★穩定化：污泥中有機物含量較高，極易腐敗并產生惡劣氣味，經過上述消化流程處理后，其中易腐敗的部分有機物被分解轉化。大大降低了腐敗的發生并且不再易于產生惡劣氣味，便于運輸處理。
★無害化：污泥中尤其是初沉淀泥中含有大量的病原菌、病毒、寄生蟲卵等，極易造成病毒傳播污染。經過上述處理流程后，可消滅大部分病原菌、病毒、寄生蟲卵等，大大提高了污泥的衛生指標。
★資源化：污泥是一種資源，其中含有大量熱量，并且富含氮磷鉀等元素，是具有較高肥效的有機肥料。經過上述過程處理后，污泥中的有機物可以轉化成沼氣，使得其中的熱量得到充分利用。
三、系統設計
污泥脫水系統控制部分由力控ForceControl監控組態軟件、PLC可編程控制器和外圍電氣元件、傳感器、脫水機等執行機構組成。上位軟件裝在控制室工控機中，工程師在軟件界面上的操作，實現對PLC及各個儀表模塊的控制。同時力控ForceControl監控組態軟件，可實時顯示過程數據，設備運行狀態，系統報警的信息，確?，F(xiàn)場設備運行安全可靠。下圖所示為系統架構示意圖。
四、功能特性
●實時性、安全性

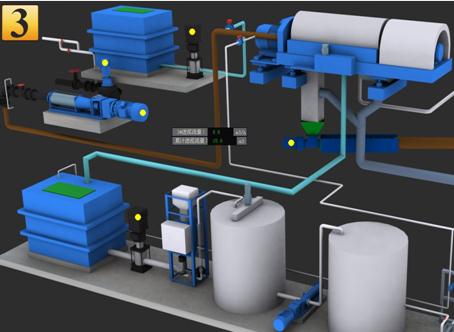

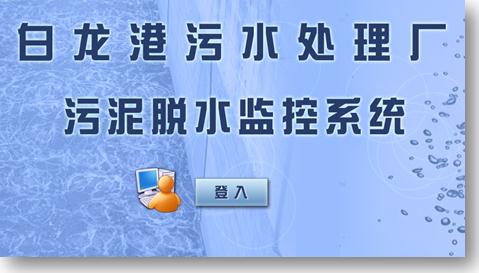

監控系統可實時顯示污泥脫水處理現場數據，畫面數據與現場數據同步刷新。同時為了保證系統運行安全性，設有系統登錄界面，根據不同用戶設定不同操作權限進行登錄，避免了越權操作所帶來的系統隱患。
●美觀性
力控ForceControl監控組態軟件支持GDI+圖形模式，開放的設計保證與Flash、3DS模型進行完美交互。借用Flash的強大圖形和動畫效果以及靈活的Flash腳本，可以提供一個全新的多媒體圖像展現平臺。
●及時性、準確性
力控的ForceControl分布式報警系統是一個靈活的構架，具備強大的報警存儲、統計、分析、顯示、查詢、事件觸發、打印等功能，并可以和語音、視頻、多媒體進行聯動，來完成一個大型生產報警管理系統。
●易維護、可擴展
力控ForceControl監控組態軟件的模塊化設計，面向大型"工廠數字化模型"進行設計，使得整個系統更加易于維護，靈活的開放性，便于系統隨時擴容。
五、結語
實踐證明，采用力控ForceControl監控組態軟件和PLC可編程控制器作為污泥脫水系統的核心部件，可以大大提高系統設備運行的穩定性、安全性、可靠性。同時該系統的上線，明顯提高了脫水處理的運行效率，節省了大量人力開支，為企業可持續發展提供了可靠保證。
