1．系統概述
　　靜電除塵器自動監控系統是我公司立足多年來對電除塵器方面的深入研究，同時吸收國內外同類產品的先進技術，并應用最新的計算機數據庫和網絡通信技術而自行研制開發的智能型自動化系統。
　　靜電除塵器自動監控系統是以485工業總線將電除塵器的高壓供電電源、低壓配套設備的控制處理器、粉塵濃度在線測試儀等設備連接成一個分布式網絡控制系統，能夠實現對整個電除塵系統的遠程監控、運行數據記錄、各類特性曲線繪制、報表生成等功能，可以大大減少運行人員的工作量，實現無人值守或少人值守。此外，系統還具備閉環控制和專家故障診斷功能，自動優化電除塵器的運行參數，使電除塵器始終工作在最佳狀態，并在故障時為檢修人員提供必要的檢修思路。實現了電除塵器的遙控、遙測、遙信和集中管理，降低運行維護費用，提高運行管理檔次的目的，代表了今后電除塵器監控技術的發展趨勢。
　　2．主要特點
　　1）自動化程度高
　　系統以普通雙絞線將電除塵器所有電場的高壓供電電源、低壓配套設備的控制，聯接成一個分布式網絡控制系統，從而實現遙測、遙信、遙控與參數的記錄和保存，與煙塵在線監測器配套實現閉環控制，可達到全自動閉環運行和無人值守的目的。
　　2）系統安全可靠
　　在硬件上全部采用光電隔離技術，在軟件上采用CRC循環校驗，硬件配置采用工業控制計算機和完全隔離的網卡，確保了系統硬件的可靠運行。
　　3）畫面形象生動
　　系統以動態效果模擬控制過程，對采集過來的數據形成曲線、報表、餅圖等各種形式便于進行分析統計查詢等。圖形畫面形象、生動、引人入勝。
　　4）操作人性化
　　采用面向對象（OOP）程序開發技術，完整的幫助系統和對話框提示，方便運行人員操作。
　　5）網絡瀏覽方便
　　采用TCP/IP網絡協議，支持基于本地局域網的C/S（客戶機/服務器）模式和基于Internet適用遠程用戶的B/S（游覽器/服務器）模式兩層體系結構的新穎設計。
　　3．主要功能
　　1）系統自檢、啟動、關閉功能。
　　2）運行數據與狀態檢測功能。
　　3）程序監控功能，可以對系統運行中出現的異常和故障進行實時檢測。
　　4）控制參數設定功能。
　　5）數據庫管理系統可記錄系統運行的各種數據及用戶操作。
　　6）系統運行經驗值管理功能。
　　7）節能功能
　　系統根據除塵器出口煙道粉塵濃度值的變化，自動調整各高壓供電設備的工作方式和輸出功率，在保證煙氣達標排放的同時，也實現了節能效果。同時還適用于高比電阻粉塵下的反電暈現象的消除，提高了除塵效率，延緩了設備衰老，可以取得較大的經濟效益和社會效益。
　　8）畫面顯示功能
　　動態畫面和實時數據顯示生產信息、設備狀態和故障信息，報表打印、歷史記錄存儲、查詢等；隨時可打印實時數據及屏幕顯示內容，打印故障類型和時間，數據缺省值管理。
　　9）綜合判斷振打效果，自動優化振打周期及時序關系。
　　10）系統具備完善的在線監測功能，專家系統對出現異常和故障的發生原因進行分析，并給出解決方案來指導系統和運行人員的操作。
　　11）實時記錄故障類報警信息，同時產生聲音和動畫的報警提示。
　　12）系統擁有一套多級口令保護、用戶身份識別系統，避免未經許可人員的非法操作。
　　13）可以通過B/S（游覽器/服務器）、C/S（客戶機/服務器）兩種模式訪問系統實時運行數據及歷史數據。
　　14）雙機冗于
　　可以配置兩套互為冗余的上位機，一臺作為操作員站，另一臺作為工程師站，能夠保證一臺上位機故障時系統正常運行，提高生產效率。
　　4．主要技術數據
　　1）通信距離：≤1.2Km,單根電纜；
　　2）信息傳輸速度：≥4800 波特；
　　3）狀態量刷新周期：≤15s；
　　4）一級數據刷新周期：≤15s；
　　5）一個子站二級數據刷新周期：≤15s；
　　6）遙測平均周期：≤1s；
　　7）誤碼率：10-5；
　　8）零點漂移：≤±2%；
　　9）量程漂移：≤±5%；
　　10）響應時間：≤0.2ms；
　　11）線形度：≤±1%。

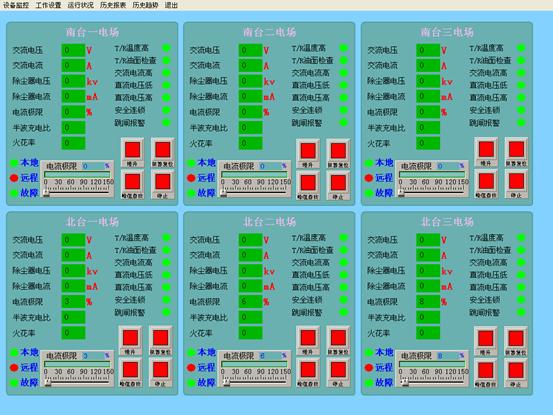

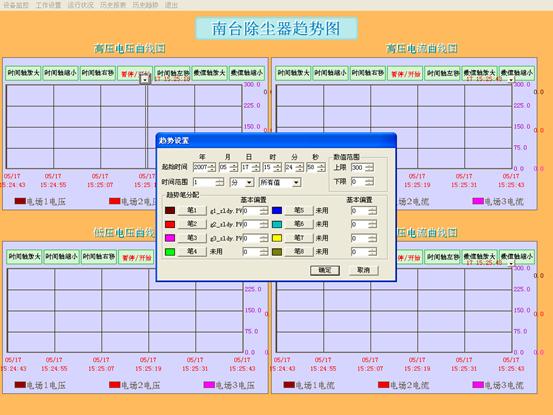

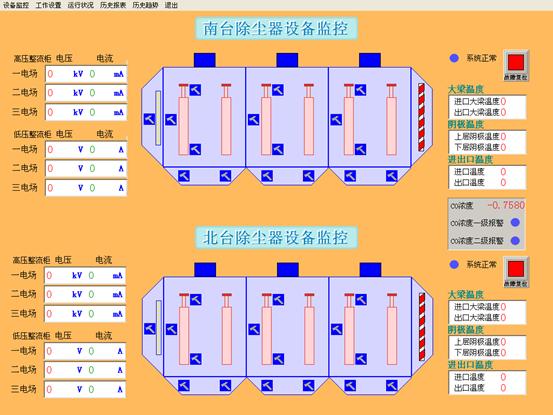

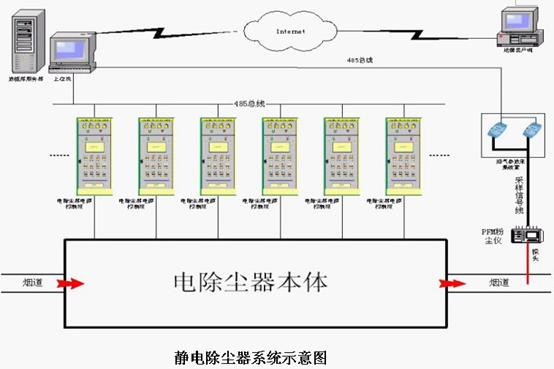

　　5．系統示意圖及運行畫面
