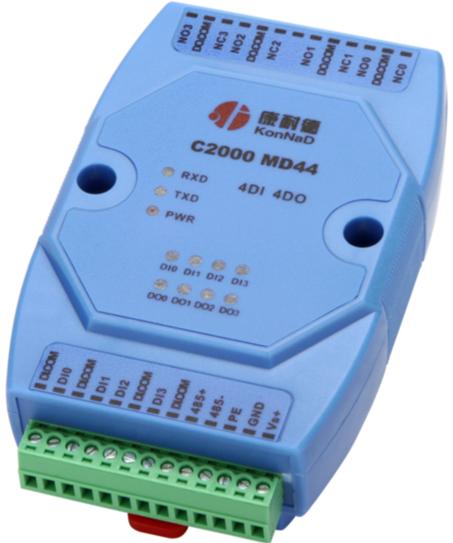

開關量點對點采集器--C2000 MDS44 為RS485型開關量點對點傳輸模塊，可以通過RS485網絡進行開關量信號遠程傳輸，完全可以替代現有基于線纜實現信號傳輸的解決方案。

MDS44具備1個RS485通訊口、4路數字量輸入（DI）和4路數字量輸出（DO）采集設備，DO可以輸出常開（NO）、常閉（NC）兩種狀態（可自定義上電初始狀態）。成對使用MDS44可以將4組輸入輸出信號通過RS485網絡傳輸至PLC或DCS控制系統。通過使用MDS44，遠端傳感器信號便可以經由現有RS485網絡精確傳送至本地控制器或顯示面板。


技術參數

數字量輸入接口

DI 4路干接點輸入

DI保護 過壓小于240V ，過流小于80mA

數字量輸出接口

DO 4路C型繼電器

DO觸點容量 2A/30VDC   1A/125VAC

DO有保護   防雷600W, 過壓小于60V,過流小于500mA

串口通信參數

接口類型 RS485

波特率 9600

數據位 8

奇偶校驗 None

停止位 1

流量控制 None

通訊協議 Modbus Rtu

串口保護

串口ESD保護 1.5KV

串口防雷 600W

串口過流，過壓 小于240V，小于80mA


電源參數

電源規格 9-24VDC  (推薦12VDC)

電流 200mA@12VDC

功耗 小于2W

浪涌保護 1.5kW

電源過壓，過流 60V，500mA


工作環境

工作溫度、濕度 -25~85℃，5~95%RH，不凝露

儲存溫度、濕度 -60~125℃，5~95%RH，不凝露

其他

尺寸 72.1*121.5*33.6mm

保修 5年質保
