一、概述
1 用途

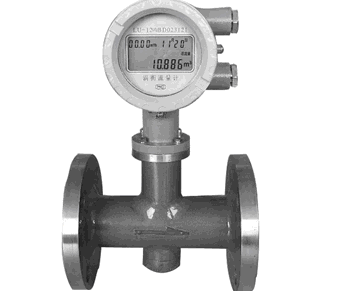

LU型磁電式智能渦街流量計是新型智能流量儀表。它是根據一些行業的特殊性，而研制開發出來的，可以廣泛應用于石油，化工，冶金，造紙，食品，印染以及環保工程的液體的流量測量。
2 構成
LU型磁電式智能渦街流量計由流量傳感器和流量顯示儀兩部分組成。而傳感器由表殼、磁鋼及電極組成。
3 特點
⑴耐腐蝕性能好，結構簡單：傳感器采用不銹鋼材料制造，可耐強酸，強堿，內部無機械可動部件，不易堵塞，不會阻卡，因而延長了使用壽命。
⑵使用功能齊全：顯示儀不僅能顯示日期，瞬時流量和累積流量，而且能記錄，貯存每天的日流量，以備檢索，其貯存日流量時間長，可以查詢7年內任意日期的日流量。
⑶性能穩定：渦街感應的流量信號的電路采用單片機對其進行運算、控制、00.0…別流量與振動數據，消除所有干擾信號，具有良好的抗震，抗干擾能力，可耐1g振動使計量性能更穩定，更可靠。
⑷下限流量低，量程比大，測量準確：流量計測量流速范圍為0.3~7.5M/S(壓電式為0.5-7m/s)。顯示儀單片機具有八段非線性流量誤差修正功能和輸出脈沖信號修正功能，使同口徑流量計輸出脈沖數一致。
4 型號編制
LU J F
分體式（一體式不標注）
表式角式（直通式省略標注）
公稱口徑
產品代號
5.使用條件
⑴環境溫度：-30~+80℃
⑵環境相對濕度：≤85%
⑶大氣壓：86~106kPa
⑷介質電導率：≥5μS/cm
⑸適用介質：水，污水，含油污水，酸堿液；
⑹適用介質溫度：0~+120℃
二 、工作原理
LU型磁電式智能渦街流量計是根據法拉第電磁感應原理研制的。在表殼體底部放置一個磁鋼產生強磁場，磁力線穿過管道，當介質流過流量計強磁場時，切割磁力線感應出脈動的電動勢，用電極檢出電信號，在一定的流速范圍內其頻率正比于流量。
將電極輸入高頻振蕩信號，該信號受流量信號調制，經調制后高頻信號進入檢測器，單片機進行運算與處理，準確檢出流量信號，輸入顯示儀單片機進行流量運算和功能與處理。
顯示儀單片機編有時間，日期程序，由大容量串行貯存器將每日的累計流量予以貯存，并記錄該日期，累計全部日流量成為總流量，最后由液晶屏顯示瞬時流量和總流量，或者可通過功能鍵操作，搜索，顯示某日的流量。
三 、技術特性:
1.準確度等級：1.0級；
2.工作電壓：DC3V±0.4V
3.工作電流：＜80μA；
4.測量范圍：雷諾數Re為5000~7000000；
5.脈沖信號輸出：
①有源輸出：（三線制）
外輸電路工作電壓：DC5V～24V，
信號幅度：高電平4V~23V，低電平0V；
②無源輸出：（二線制開關信號）
導通電阻：≤100Ω
關閉阻抗：＞2MΩ；
6.模擬信號輸出：
①外輸電路工作電壓：DC15V~24V，
② 輸出電流：4mA~20mA；
7.壓力損失：按下式計算
△P=1.2×10-6×ρ×V2
式中：△P 壓力損失（MPa）
ρ 介質密度(kg/m3)
V2 平均流速(m/s)
2．流量參數見表（1）和（2）
表1 角式渦街流量計參數
|
公稱直徑
DN(mm) |
25 |
32 |
25/50 |
50 |
80 |
100 |
|
流量范圍
Q(m3/h) |
0.5～10 |
0.75～15 |
0.5～10 |
1.2～30 |
6～120 |
9～180 |
|
公稱壓力
PN(MPa) |
16 20
32 42 |
16 20
32 42 |
16 20
32 42 |
16 20
32 42 |
16
42 |
25
26 |
|
儀表系數
K(kn/m3) |
160 |
64 |
16 |
6.4 |
|
最大示值
（m3） |
9999.9999 |
99999.999 |
999999.99 |
|
最小示值
（m3） |
0.0001 |
0.001 |
0.01 |
|
瞬時流量最小
示值（m3/h） |
0.01 |
0.1 |
表2 直通式渦街流量計參數表
|
公稱口徑DN(mm) |
公稱壓力PN(MPa) |
流量范圍Q(m3/h) |
儀表系數K(kn/m3) |
最大示值（m3） |
最小示值（m3） |
瞬時流量最小
示值（m3/h） |
|
15 |
1～42 |
0.2～3 |
640 |
9999.9999 |
0.0001 |
0.001 |
|
20 |
1～42 |
0.3～5 |
320 |
|
25 |
1～42 |
0.5～10 |
160 |
|
32 |
1～42 |
0.75～15 |
160 |
|
40 |
1～42 |
1～20 |
64 |
99999.999 |
0.001 |
0.01 |
|
50 |
1～42 |
1.5～30 |
64 |
|
65 |
1～42 |
3.5～70 |
16 |
|
80 |
1～42 |
6～120 |
16 |
|
100 |
1～26 |
9～180 |
6.4 |
999999.99 |
0.01 |
0.1 |
|
150 |
1～26 |
20～400 |
6.4 |
|
200 |
1～4 |
35～700 |
2.56 |
9999999.9 |
0.1 |
1 |
|
250 |
1～4 |
60～1200 |
1.28 |
|
300 |
1～4 |
100～2000 |
0.64 |
四、安裝與使用注意事項
1． 角式流量計一般應直立安裝，直通式流量計可水平、垂直（垂直時流向應自下而上）或傾斜安裝在與其公稱通徑相應的管道上，并使表殼上箭頭方向與介質流向一致。如果直通式流量計需垂直安裝時，應將流量顯示儀前蓋打開，將面板及液晶顯示屏轉過90°之便與讀數的位置。此項工作應由現場技術人員進行，也可交托廠方在出廠前進行改裝。為了方便抄表和讀數，可將連續流量顯示儀與流量傳感器的四只小螺釘卸掉，再將流量計顯示儀順向或逆向轉過90°（或180°）適當位置， 最后旋入并緊固小螺釘。流量計如果安裝在室外，應有遮擋物來防止日曬、雨淋和污染，安裝管段不得有強烈震動和強磁場干擾。
2． 為了保證測量準確，在上游則不應設置流動調節閥，表前直管段長度不得小于5DN，表后直管段長度不得小于3DN，且法蘭連接式的（指低壓）密封墊圈不得突入管道內。接頭快裝式的在焊接頭前應卸下表殼及顯示儀再進行焊接。
3． 新裝管道在流量計使用前應利用旁通管道通水將管道內的石子、泥沙、麻絲、和焊渣沖洗干凈。在使用中如果介質中含有較多雜質，在上游必須安裝過濾器，以免雜質沖壞電極，濾網的通水面積應大于公稱口徑截面積的1.5倍。
4． 當液晶顯示屏的示值明顯變淡或電源電壓低于2.6V時，應及時變換四節高性能堿性電池。更換時應打開顯示儀后蓋及里面電池盒蓋板，取出電池，待一至二分鐘內電路余電全部放盡后，再按正、負極記號快速裝上新電池，這樣可使儲存數據顯示正確。
5． 顯示儀的信號輸出接線口可將流量信號外輸或與微機系統聯網。接線時，應旋下接線口M20×1.5六角螺母與橡膠密封圈從接線口處進入里面按接線端子標記牢固接線，并壓緊六角螺母，裝上后蓋。如果是三線制輸出，要用6mm的三芯護套屏蔽線將三根線芯分別接在正電源、信號、接地三個接線端子上；如果是二線制輸出（輸出為開關信號），要用6mm的二芯護套屏蔽線將二根線芯分別接在信號、接地兩個接線端子上。
五、訂貨須知
1．注明需要的口徑、連接方式、流量范圍、壓力等級，裝長度與連接方式可按用戶要求制造。
2．如果需要遠傳即分體式的應在訂貨時注明傳輸距離。
