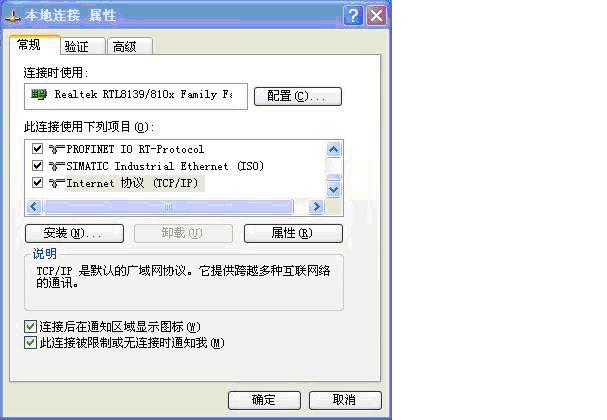

圖4 本地網絡屬性設置

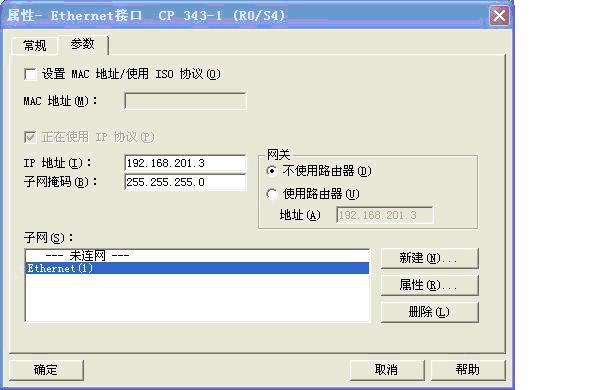

統中IP地址設定為192.168.201.2

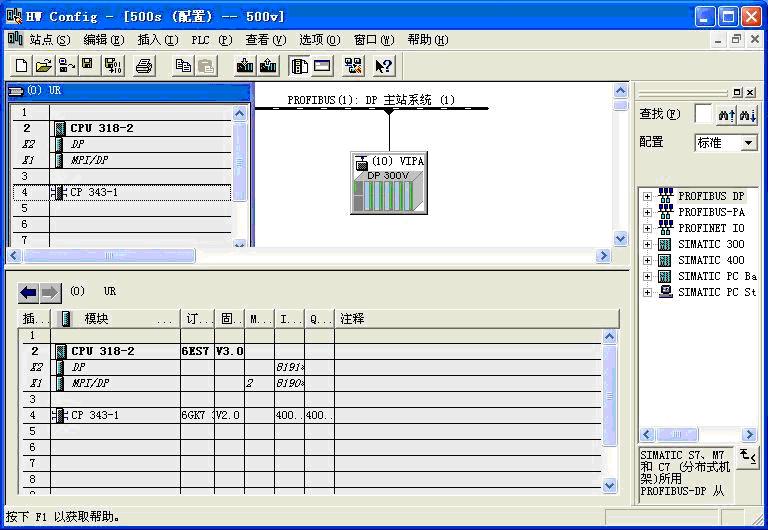

到此硬件組態基本完成.
3.2模擬演示程序設計
帶有冗余控制的瀝青混凝土攪拌設備的PLC程序設計一般分為兩部分，相對應與本文論述的模擬演示系統分為電腦控制和自動控制。這里我們以自動控制為例說明程序設計過程。
3.2.1 電機啟動模擬程序設計

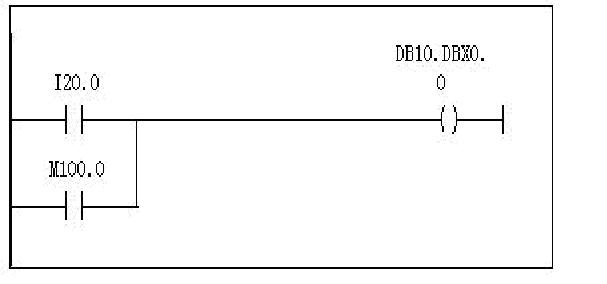

電機啟動程序設計中一般要加入接觸器觸點聯鎖條件，而VIPA 500沒有I/O模塊配置，所以外部輸入點無法接入。為了實現電機的模擬啟動，程序設計可采用內部M繼電器來與原接觸器觸點并接實現.如工業現場應用空壓機啟動對應輸入變量為I20.0,其對應數據塊為DB10.DBX0.0.在模擬演示S7程序中空壓機機啟動部分增加了內部繼電器M100.0,那么只需將M100.0和I20.0并接即可實現M100.0與DB10.DBX0.0的對應,如下圖所示.
3.2.2 生產計量模擬程序設計
生產計量的模擬是整個模擬演示系統的關鍵。該部分程序無法在源程序上修改完成，所以需要重新編程。為了保持原有程序結構的清晰可以考慮在原有項目程序中新增一FC功能，在主程序OB1中調用該功能以實現模擬稱重信號的輸出。
稱重模擬信號的輸出在演示系統共分為四種，包括：骨料秤信號，粉料秤信號，瀝青秤信號，添加劑秤信號。其中骨料又細分為6種，粉料細分為3種，瀝青分為2種，添加劑分為一種。隨著公路施工的要求的不斷提高，有可能還會出現五個秤甚至更多秤的模擬。
稱重模擬信號可以根據稱重時間，卸料時間，稱重誤差等生產參數來調整，要避免生產中頻繁出現某種物料計量超差或計量超時現象。
緊急停機時會出現秤里存料現象，所以秤的清空需要由HMI組態按鈕來實現。按鈕的配置是根據按鈕觸發的變量在程序中的調用來決定的。按鈕對應變量可以對整個計量程序復位，也可以單獨對某一種物料復位，如骨料秤。本文所述模擬演示系統在HMI組態時新增了”PLC復位”按鈕,該鈕對真?zhèn)€PLC計量復位.
3.2.3 燃燒器控制的模擬設計
基于VIPA 500 PLC的模擬演示系統在模擬燃燒器控制時能夠?qū)崿F(xiàn)風門的開度控制如鼓風門，引風門開和閉，開度百分比值隨風門開閉而增加減小。除塵器出入口溫度值，溜槽溫度值隨風門開度而程比例變化。同時，干燥筒負壓和除塵器壓差也按一定函數關系發生變化。
4 上位機監控組態設計
上位機監控組態設計分為PC監控組態設計和HMI監控組態設計。
4.1 PC監控組態設計
PC監控組態設計可以有兩種方式實現，第一種，獨立的監控組態設計。即充分利用組態軟件所提供的函數功能，實現二次開發，以達到模擬演示效果。Fameview組態軟件支持Vbscript腳本函數，Vbscript腳本函數支持71種以上功能的實現,包括畫面表現,數據庫操作,報表輸出等等.能夠最大限度的的模擬工業現場生產過程，適合給客戶演示。
第二種模式是基于VIPA 500 PLC，即上位機和PLC通過通訊實現監控組態模擬，前面第三章的程序設計即考慮了此組態方式。這種組態方式可以大量的借鑒瀝青混凝土攪拌設備在工業現場實際應用的組態設計，只做較少的修改即可。

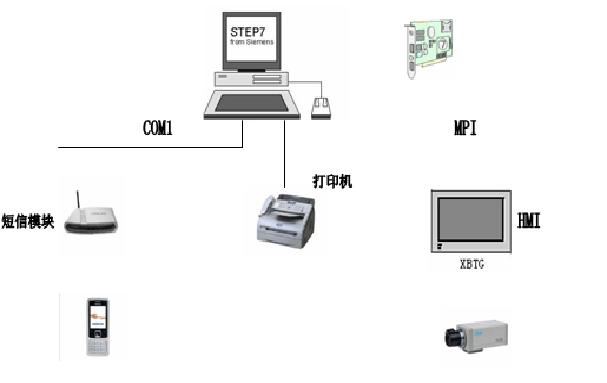

短信的組態.短信息服務作為智能化生產的一部分,在瀝青攪拌控制行業開始嶄露頭角.由模擬演示硬件組成圖可以看到,短信服務的原理是通過手機發送短信息給短信處理模塊(相當于另一部手機),短信處理模塊通過串口和上位PC機通訊,將需要處理的信息反饋回發送短消息的手機.
短消息在上位機組態內容首先是選擇通信方式,傳送速率設定和短信服務中心號碼設定.如下圖所示,其中串口我們選擇COM1,波特率默認為38400,短信中心號碼不同地區有所不同,可咨詢當?shù)剡\營商.
短信組態第二步就是組態短信息內容.短信內容可以是當前生產數據如,當前產量,當前瀝青溫度等;短信內容也可以是歷史生產數據,如過去某天的產量或溫度,電機電流值等.
4.2 HMI組態設計
HMI組態設計因HMI硬件性能而不同,這里以施奈德XBTGT為例,由于HMI組態軟件功能所限,該型號組態方式必須基于VIPA 500 PLC.相對與PC組態HMI組態更簡單,只是增加了幾個外部生產控制按鈕,如”開始生產”,”停止生產”,”PLC復位”等
HMI視頻應用是比較新的事物,該應用打破了傳統視頻控制的模式.傳統視頻應用需要多臺監視器和視頻交換器,而HMI這些都不需要,所需要的只是多設定幾個視頻畫面即可.如下圖所示:
圖5 HMI視頻組態畫面
另外HMI視頻還可以錄制,拍照并保存.組態設計時首先添加視頻畫面,圖5所示視頻畫面為單窗口單畫面型,也可以在單窗口中顯示多個畫面,這可以根據需要來設置.

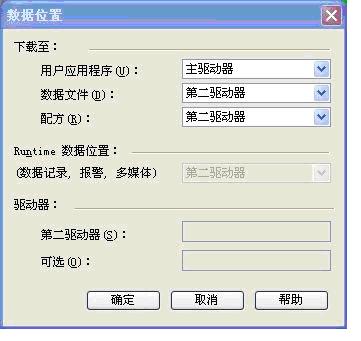

視頻、圖象文件的保存路徑需要在組態設計時設定.支持視頻的XBTGT有外接存儲卡,視頻,圖象文件默認保存在存儲卡內.組態時鼠標雙擊項目的”數據定位”選項,彈出下圖設置畫面:
圖6 HMI數據定位設置
將數據文件選項對應的設置設為”第二驅動器”即可.
5 結論
基于VIPA 500S PLC的模擬演示系統硬件配置簡單,軟件編程和組態任務小,開發周期短.能夠?qū)崿F(xiàn)工業現場生產工藝流程和工況的模擬演示.該系統已經在北京德基瀝青混凝土攪拌設備銷售演示和公司員工業務培訓中廣泛的應用.
