一：型號及含義
二：結構特征
1.DW15-200、DW15-400、DW15-630萬能式斷路器
DW15萬能式斷路器為立體布置形式，觸頭系統、快速電磁鐵、左右側面板均安裝在一塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面。有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器均可分別裝在下方。

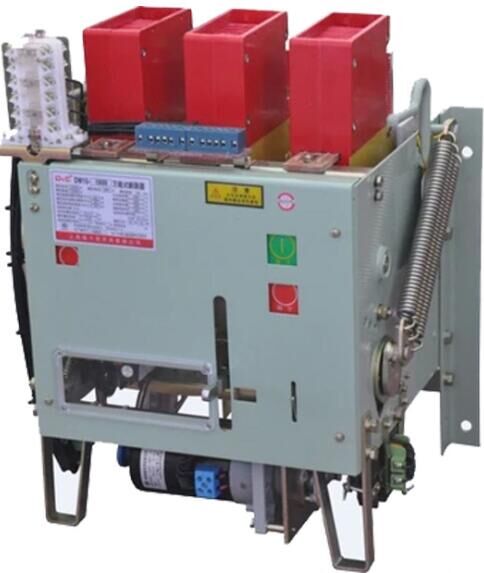

2.DW15-1000、1600、2500、4000萬能式斷路器
該斷路器為立體式布置形式、觸頭系統，操作機構均安裝在鐵制框架上。上部有滅弧系統，右面裝有操作機構。“通”、“斷”指示及手動“合”“分”按鈕。左側面裝有分勵脫扣器、欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器均可分別裝在下方。
3.DW15C低壓抽屜式斷路器
該產品由斷路器本體(經改裝的DW15)和抽屜座組成。斷路器本體上裝有隔離觸刀、二次回路動觸頭，接地觸頭支承導軌等。抽屜座由左右側板、鋁支架、隔離觸座、二次回路靜觸頭、滑架等組成。正下方由操作手柄、螺桿等組成推拉操作機構。
具體的型號類別如下表：
|
DW15萬能式空氣斷路器（電磁式電動）
|
DW15萬能式空氣斷路器（熱電磁式電動）
|
DW15C萬能式空氣斷路器（電磁式電動）
|
DW15C萬能式空氣斷路器（熱電磁式電動）
|
|
DW15-200
|
DW15-200A
|
DW15C-200
|
DW15C-200A
|
|
DW15-400
|
DW15-400A
|
DW15C-400
|
DW15C-400A
|
|
DW15-630
|
DW15-630A
|
DW15C-630
|
DW15C-630A
|
|
DW15-1000
|
DW15-1000A
|
|
|
|
DW15-1600
|
DW15-1600A
|
|
|
|
DW15-2500
|
DW15-2500A
|
|
|
|
DW15-4000
|
DW15-4000A
|
|
|
三：產品特性
1.本系列產品的額定絕緣電壓等于相應的額定工作電壓值。
2.斷路器的基本參數DW15C-200、400、630～DW15-200、400、630相同
3.斷路器的脫扣器，釋能電磁鐵線圈及控制箱的額定電壓
四：外形及安裝尺寸
DW15-200~630A外型尺寸圖（正面操作） DW-200~630A外型尺寸圖（側面操作） DW-200~630A安裝尺寸圖
DW15-1000~1500A外型尺寸及安裝尺寸圖
主電路進出線段尺寸
DW15-2500A斷路器外型尺寸及安裝尺寸圖
DW15-4000A外型尺寸及安裝尺寸圖
如果希望了解DW15萬能式斷路器的更多信息，如接線圖，價格，說明書，維修相關。請聯系我們。
