產品名稱： 協議轉換器
產品型號： Linknet2710
產品功能： 實現E1設備之間通過IP以太網透明傳輸；
產品簡介：
　　 Linknet2710設備主要用于在IP網上傳輸語音信號，具有4個 E1業務端口, 2個Ethernet本地端口和1個Ethernet 上行端口。Linknet2710能讓運營商和企業在一個標準的低成本無線或有線Ethernet/IP 結構上，無縫可靠地連接TDM設備和用戶Ethernet ，并對語音質量無任何影響。Linknet2710 對TDM 信號透明, 保證任何具有物理 E1接口的設備無縫地連接，如 PBX, 移動基站, SS7信令設備和語音郵件系統。可以用于基于E1的通信系統中，比如：LAN 、WAN、MAN和無線網絡。
　　 本Linknet2710設備有兩種不同的包封方式可供選擇：?jiǎn)渭円蕴W(wǎng)包封，或UDP/IP協議包封。前者適用于同一個以太網子網內的互聯，因?yàn)槠浞庋b效率高，特別適合于帶寬緊張的場合，例如用于無線網橋的互聯，但是不能跨越路由器。后者則用于IP 網絡內的互聯，優點是可以利用路由器或3層交換機。跨越以太網段，缺點則是附加的IP報頭需要額外帶寬，當采用128 字節封裝時，每路E1比單純以太網包封方式多占用帶寬大約500kbps，傳輸效率較低。用戶可以根據實際應用場合自己選取封裝模式。
產品特點：
　　（1）通過IP網透明傳輸成幀、未成幀E1和分幀E1（N*64K）信號,符合G.703相關規定；
　　（2） 高傳輸效率，低傳輸延時；
　　（3）提供4個E1電路和2個10/100Base-Tx下行口，通用的RJ45以太網接口，10M/100M自適應；
　　（4）以太網包長可設，支持長包；
　　（5）用戶選擇IP 協議封裝或單純以太網封裝；
　　（6）支持VLAN設置；點對點，點對多點連接，滿足不同應用需求；
　　（7）高傳輸效率，可達90%帶寬利用效率；
　　（8）同時支持75Ω和120Ω兩種類型接口，無需設置；
　　（9）以太網接口10/100M 自適應，全/半雙工自適應，交叉/直通線自適應
　　（10）當選擇網絡適配時鐘時，通過TDM時鐘恢復機制，可精確恢復原始時鐘，時鐘穩定，抖動、漂移小，符合ITU-T時鐘抖動和漂移標準。
E1 接口參數：
　　（1）標 準： E1接口符合G.703標準
　　（2）接口碼速： 2.048Mbit/s±50ppm
　　（3）碼 型： HDB3碼
　　（4）阻 抗： 75Ω（非平衡）、120Ω（平衡）
　　（5）連 接 器： BNC（75Ω不平衡）/ RJ45（120Ω平衡）
　　（6）抖動特性： 滿足G.742和G.823標準
10/100Base-T端口：
　　（1）速 率： 10M或100M，全雙工，半雙工完全自適應
　　（2）協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
　　（3）MAC地址表： 可以學習1024個MAC地址
　　（4）物理接口： RJ45座,支持AUTO-MDIX(交叉線直通線自適應)
工作條件 ：
　　（1）電 壓： AC180V ~ 240V；DC –48V；DC +24V
　　（2）功 耗： ≤5W
　　（3）工作溫度： 0°C~50°C
　　（4）貯存溫度： -40°C~+70°C
　　（5）相對濕度： 95 %
　　（6）無腐蝕性和溶劑性氣體，無揚塵，無強磁場干擾。

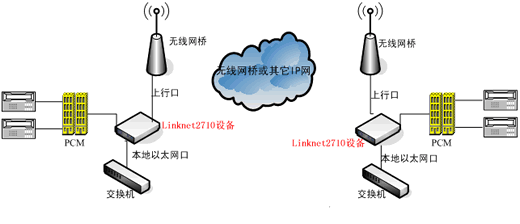

　　在上圖中， Linknet2710 設備 經以太網傳（或無線網橋）送兩路 E1 信號，連接電話交換機和接入網設備，和其他 E1 終端設備。甲、乙兩地的交換機則通過 Linknet2710 設備 提供的以太網接口實現互連。 Linknet2710 內部的 QoS 機制保證 E1 信號的優先傳遞。本設備最典型的應用場合是通過無線網橋提供 E1 通道。 Linknet2710 可以和大多數廠家的無線網橋配合使用。目前一些市售無線網橋的傳輸帶寬隨以太網包長而變化，有些網橋則引入較大的包延時抖動。當與不同的無線網橋配合使用時，可能需要調整 E1 信號包封長度和抖動吸收緩存器大小等參數，以獲得最佳傳輸效果。
