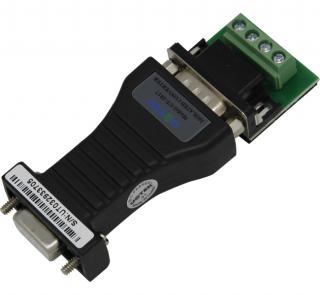

產品名稱： 光隔RS232到RS485無源轉換器

規格型號： UT-2017

產品簡介：

        UT-2017無源光電隔離型接口轉換器、兼容RS-232C、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-485端通過DB9公頭為輸出端。轉換器內部帶有零延時自動收發轉換， 獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
       UT-2017無源光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-485接口設備，數據通訊速率300-38400bps，支持的通訊方式有RS-232到RS-485轉換。

性能參數：
■ 兼容RS-232.RS-485TIA/EIA標準
■ 自動發送/接收數據,無需外部的流量控制信號(RTS)
■ 通信速率:300-38400bps
■ 能夠連接32個RS-485接口設備
■ 通訊距離:1.2千米 (9,600bps)
■ 電源及雙色數據流量指示燈,可檢測故障點
■ 工作方式:導步半雙工(RS-485)通用,無需跳線設置
■ 光電隔離型(隔離電壓.2.5KVrms/500VDC絕緣),RS-485提供每線600W
　 的防雷保護和防止共地干擾
■ 電氣接口:RS-232C接口DB9孔型連接器,RS-485接口四位接線端子
　傳輸介質:雙絞線或屏蔽線
■ 使用環境:-25℃到70℃,相對濕度為5%到95%
■ 適用于一切所使用的通訊軟件,隨插即使用
■ 支持DOS/WIN95/WIN98/WIN2000/NI/XPLinux等
