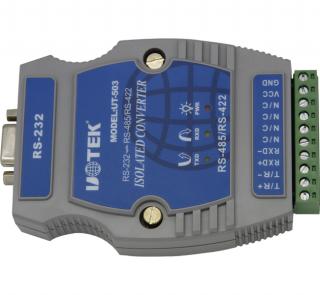

產品名稱： 光隔防雷型RS232到RS485/422導軌式轉換器

規格型號： UT-503

產品簡介：

         UT-503工業級光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過十位接線柱為輸出端。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
　　UT-503工業級光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。

性能參數：
■ 兼容RS-232、RS-485、RS-422 TIA/EIA標準
■ 自動發送/接收數據，無需外部的流量控制信號(RTS)，真正的三線(TXD.RXD.GND)制通信
■ 通信速率：300bps-115.2Kbps
■ 工作電源：9-30VDC/350mA
■ 能夠連接128個RS-485或RS-422接口設備
■ 通訊距離: 5，000米（9，600bps）
■ 電源及數據流量指示燈,可檢測故障點
■ 工作方式: 異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置
■ 光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣），專用DC/DC模塊，
   RS-485/422提供每 線600W的防雷、浪涌、+/-15KV ESD保護及防止共地干擾
■ 電氣接口：DB9孔型到十位接線端子
■ 傳輸介質: 雙絞線或屏蔽線
■ 外形尺寸：117mm×80mm×25mm
■ 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
■ 適用于一切所使用的通訊軟件, 即插即用
■ 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等
