一、產品功能

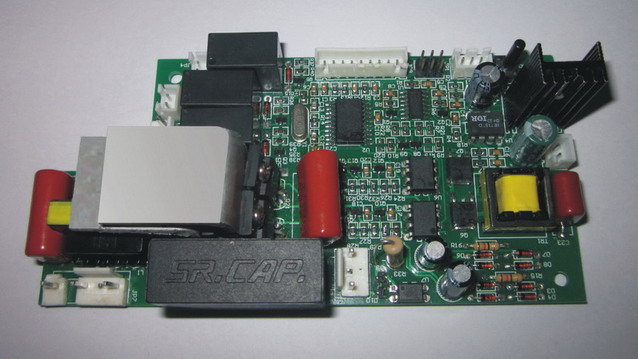

TL-SFC220型風機調速器是我司自主開發生產的嵌入式風機控制器。產品通過外部PWM信號或內部程序來實現電機的調速功能。調速方式分為無級調速和有級調速。若配以電機的PG信號則可構成閉環PID精準轉速控制方式，以此實現對電機的精確控制。產品通過PWM技術調節輸出電壓和電壓正弦波輸出方式，有效地實現了電機低速運轉時的無噪音性和平穩性。

TL-SFC220型風機調速器采用嵌入式系統設計，體積小、重量輕、抗沖擊及抗震性強、可靠性高、壽命長，安裝方便；內部電子元器件全部采用進口工業級產品，性能穩定，可適應任何復雜的工作環境。

二、產品用途

1、調速風機   2、靜音風機   3、可降壓調速的異步電機

三、調速器參數

1、輸入電壓：AC220V±10%

2、頻率：50/60Hz

3、額定工作電流：

4、額定輸出功率：可分為60VA、120VA、250VA、500VA、1000VA、2000VA等多個級別

5、輸出電壓范圍：80~220VAC（正弦波）

6、消耗功率：2VA

7、工作電壓：DC12V

8、控制方式：1）加減速按鈕控制

2）外部PWM信號

3）PID閉環控制

9、I/O擴展接口：3組/高電平有效（繼電器輸出）

四、環境參數

工作溫度范圍：0~50℃  相對濕度：5%~90%

五、調速器特點

1)      外部控制，操作簡單；

2)      SMT技術，體積小、重量輕；

3)      I/O端口便于適配，易安裝；

4)      光耦隔離、抗干擾能力強；

5)      高輸入阻抗、低導通壓降；

6)      PWM調壓方式，低速無噪音；

7)      過流、過壓、短路保護（250VA以上）；

8)      輸出反饋控制，控制精度高，運行穩定。

六、接口定義

JP2——DC12V；

JP5——PG信號；

JP6——AC220V；

JP7——連接電機；

JP9——連接外部控制板。
