該系統通過西門子PLC系統與上位觸摸屏通訊實現控制升降氣缸電磁閥、氣囊電磁閥、閘板電磁閥、空腔加砂電磁閥的開關，控制變頻器的頻率和啟停，采集四個光電開光的信號控制軌道電機正反轉，并在上位西門子觸摸屏上進行操作來實現系統自動加砂、振實臺振動和暫停的目的。
系統從功能上包括以下幾項功能：
1．信號采集：光電開關信號采集；

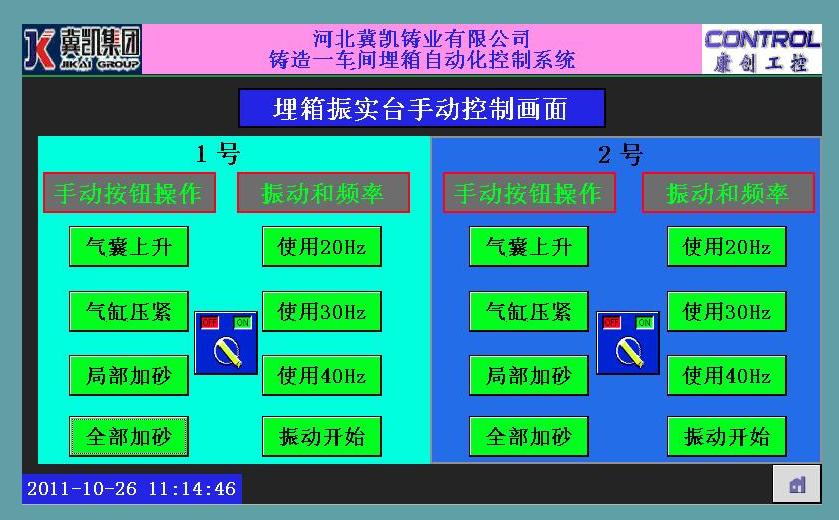

2．上位觸摸屏控制：選擇1號、2號振實臺的自動畫面實現自動加砂和振動功能，手動畫面進行系統調試；
3．上位觸摸屏控制：自動流程畫面顯示系統自動運行時當前進度以及時間設定、系統設定。
PLC本體負責處理程序，控制氣缸電磁閥，變頻器頻率和啟停，控制軌道電機正反轉，與上位觸摸屏通訊，采集光電開關信號和控制數字量信號輸入輸出。數字量輸出卡件負責控制氣缸、氣囊電磁閥。氣缸、氣囊電磁閥負責控制振實臺氣缸、氣囊上升或下降，閘板氣缸開關和空腔加砂氣缸開關。通訊線負責上位與下位的通訊及PLC與現場設備的通訊。
上位系統包括西門子觸摸屏。觸摸屏是系統的人機操作界面，通過對其進行操作來實現系統的自動運行。
