一、概述

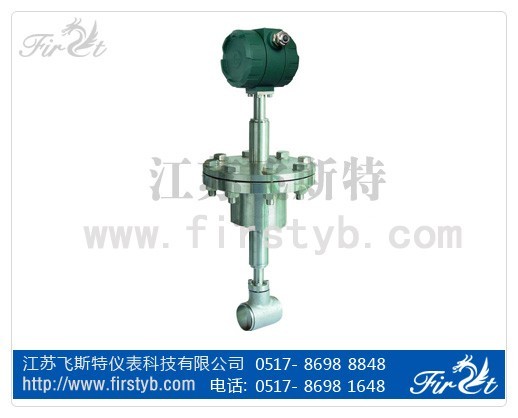

插入式渦街流量傳感器可廣泛的適用于各種行業大口徑氣體，液體。蒸汽的流量計量可測量含有微小顆粒，雜質的混蝕液體，并可作為流量變送器用于自動控制系統中。

二、工作原理

按國際標準化組織ISO7145（在環形截面封閉管道中的流體流量測定---在界面一點的速度測量法），采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換成為流量成正比的電壓脈沖信號或4-20毫安電流信號。

三、產品特點

1、  可實現不斷流拆裝傳感器。

2、  采用消擾電路和撫振傳感頭，使儀表具有一定撫振動性能。

3、  壓力損失小，量程比寬。

4、  無可動部件，長期穩定，結構簡單便于安裝和維護。

四、技術參數

1、  公稱通經：DN200-2000mm

2、  公稱壓力：1.6MPa、2.5MPa

3、  被測介質溫度：-40-350℃

4、  環境條件：溫度：-10-60℃；相對濕度：5%-90%；大氣壓力：86-106KPa

5、  精度等級：±2.5%

6、  輸出信號：脈沖頻率信號0.1-3000HZ，低電平≤1V；高電平≥6V；4-20毫安電流信號；RS485

7、  供電電源：12VDC,24VDC

8、  電氣接口：內螺紋M20*1.5

9、  防爆等級：ExdIICBT6

    10、防護等級：IP65
