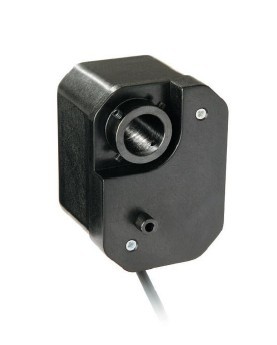

齒輪式電位計GP02

小尺寸外形,空心軸設計

特點:

■ 空心軸內徑Φ14 mm

■ 擁有各種齒輪比, 滿足各種不同測量需求

■ 小尺寸外型設計, 高性價比

■ 電位計或電流輸出

■ 安裝方便

參數

名稱 數據 備注

齒輪比 0.125 … 128

轉速 max. 500 min-1 取決于齒輪比

工作溫度 0 … +80 °C

空氣濕度 不防凝露

軸轉動壽命 1 x 106 P01, P02

2 x 106 P03

防護等級 IP52 DIN VDE 0470

軸材料 褐色鋼, Φ14 mm

外殼材料 塑料

電氣參數

名稱 備注

抗干擾等級 3 IEC 801

模擬量輸出

名稱 備注

電位計輸出 0 … 1 kΩ, 0 … 5 kΩ, 0 … 10 kΩ

取決于電位計類型

電流輸出 4 … 20 mA 24 V DC ±20%, 負載≤500Ω

電位計型

名稱 01 02 03 / 0.1

設計 混合型 金屬線 混合型

阻抗 1 kΩ, 5 kΩ, 10 kΩ 1 kΩ, 5 kΩ, 10 kΩ 1 kΩ, 5 kΩ, 10 kΩ

阻抗偏差 ±5% ±5% ±5%

線性偏差 ±0.25% ±0.25% ±0.1%

負載能力 1 W, 70 °C 1 W, 70 °C 2 W, 70 °C

旋轉范圍 340° ±5° (機械直連) 3600° ±10° 3600° ±10°

標準終端阻抗

(高阻值有效)

0.5%或1Ω 0.5%或1Ω 0.5%或1Ω

提示: 橙色字體為訂單名稱.
