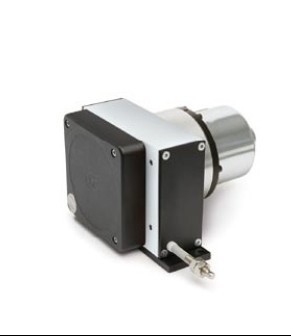

拉繩編碼器SG60，SG42，SG31，SG32, SG21，SG5，SG10

堅固的外殼設計, 測量長度6000 mm

特點:

■ 堅固的外殼設計,材料為鋁和塑料,安裝方便

■ 最大測量長度6000 mm

■ 增量式或絕對式編碼器

■ 58mm標準法蘭,多種編碼器可靈活配合使用

■ 可選不同的拉繩材料

參數

名稱 數據 備注

運動速度 max. 3000 mm/s

拔拉力 min. 8 N

測量范圍 達6000 mm

拉繩長度 測量范圍+10 mm

重復精度 取決于測量方向, ±0.15 mm

卷筒周長 200 mm

拉繩材料 不銹鋼繩, Φ0.54 mm

不銹鋼繩, 塑料外殼, Φ0.87 mm

碳素纖維繩, Φ1.05 mm

防護等級 IP65 (帶標準編碼器) 防護等級根據旋轉編碼器的類型而改變

工作溫度 -20 … +80 °C T1

-40 … +80 °C T2 (繩索最大回收速度800 mm/s)

顏色 橙色,RAL 2004

重量 約700 g

外殼材料 鋁制/塑料

電氣參數

編碼器類型 IV58M-0072, 增量式

名稱 數據 備注

工作電壓 0 … 30 V DC, 空載, 25 mA

輸出電路 PP

輸出信號 ABO

步數/轉 2000

分辨率 0.1 mm (10 個脈沖/mm)

線纜長度(連接部分) 1 m

防護等級 IP65

編碼器類型 WV58M-0007, 絕對值式

名稱 數據 備注

工作電壓 0 … 30 V DC, 40 mA

接口 RS422 / SSI

步數/轉 4096(12 Bit)

分辨率 0.048 mm (20.48 個脈沖/mm)

連接方式 E2(M12 插頭)

防護等級 IP65
