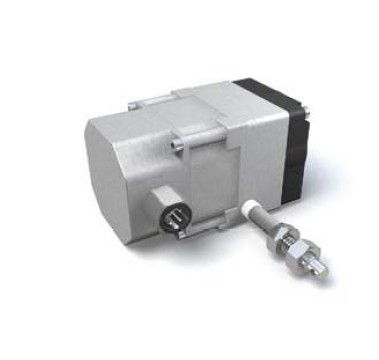

拉繩編碼器SG20，SG42，SG31，SG32, SG21，SG5，SG10

小尺寸設計, 鋅鋁壓鑄件,測量長度2000 mm

特點:

■ 非常小的體積,安裝方便

■ 鋅鋁壓鑄件外殼材料

■ 標準接口設計,應用廣泛

■ 最大測量長度2000 mm

■ 電位,電流或電壓輸出

參數

名稱 數據 備注

運動速度 max. 1 m/s

拉力 min. 2 N 工作溫度T1

min. 11 N 工作溫度T2

卷筒周長 100 mm

重復精度 ±0.15 mm

絕對精度 ±0.35 %

工作溫度 -10 … +80 °C T1

-40 … +80 °C T2

拉繩材料 不銹鋼繩, Φ0.45 mm, 塑料外殼

防護等級(編碼器) IP65

重量 約320 g

外殼材料 鋅鋁壓鑄件

電氣參數

編碼器類型 P10, 電位計

名稱 數據 備注

阻抗 10 kΩ

線性度 0.25 %

阻抗偏差 ±5 %

負載功率 1 W

拔拉段線纜長度 0 mm : 0Ω

線纜長度(連接部分) max. 30 m

其他電位計值可定制

編碼器類型 MWI, 電流源(變換器*)

名稱 數據 備注

輸出電流 4 … 20 mA

電位計 10 kΩ

工作電壓 15 … 28 V DC

最大負載 < 500Ω

線纜長度(連接部分) max. 30 m

編碼器類型 MWU, 電壓源(變換器*)

名稱 數據 備注

輸出電流 0 … 10 V DC

額定負載阻抗 2 … 10 kΩ (GND)

最大負載 15 mA

工作電壓 15 … 28 V DC, 空載, 3mA

線纜長度(連接部分) max. 20 m

*變換器 將輸出電流或輸出電壓與測量

范圍進行最優化匹配.變換器預先安裝

在工作端,并提供一個在起點與終點之

間的有效信號,分別為4 … 20 mA (MWI)

或0 … 10 V DC (MWU).
