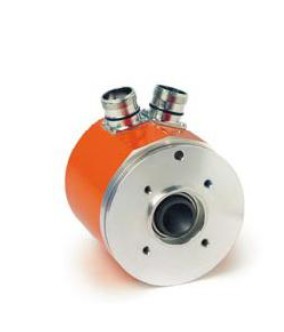

絕對值光電旋轉編碼器 WK50/1

金屬外殼，空心軸設計

特點:

■ 達8192步/轉, 4096轉

■ 接口SSI

■ 輸出編碼為格雷碼或二進制

■ 可編程

■ 空心軸設計

參數

名稱 數據 備注

精度 ±1 LSB

最大轉速 3000 min-1 IP54

2000 min-1 IP65

轉動慣量 ~1 x 10-4 kgm2

角加速度 2 x 105 rad / s2

啟動轉矩 ~5 Ncm, IP54 20 °C

~15 Ncm, IP65

軸額定載荷 徑向1200 N

軸向400 N

重量 ~1.2 kg

防護等級 IP64, IP65

工作溫度 0 … +60 °C

存儲溫度 -20 … +85 °C

軸承壽命 min. 400 x 106 轉 109 (軸載荷為20 N)

抗沖擊系數 30 g / 13 ms DIN EN 60068-2-27

抗震系數 10 g / 5 … 150 Hz, 20 g / 100 … 2000 Hz DIN EN 60068-2-6

軸材料 褐色鋼, 雙滾珠軸承

外殼材料 鋁制

信號線材料 PVC

電氣參數

輸出電路

名稱 SSI 備注

工作電壓 24 V DC ±20%

輸出驅動 RS 485

功率能耗 <1.3 W

允許負載/通道 max. 1 MHz

SSI 時鐘頻率 min. / max. 100 kHz / 500 kHz

信號高電平 3.8 V

信號低電平 1.3 V (20 mA)

上升沿時間tr max. 100 ns 不帶線纜

下降沿時間tf max. 100 ns 不帶線纜

防短路輸出 可對地短接

UB 端極性保護 有
