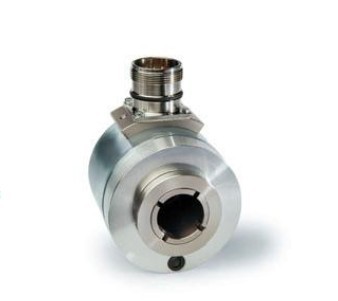

旋轉編碼器 WH58M和WV58M

金屬外殼，空心軸設計

特點:

■ 小尺寸外形設計

■ 空心軸內徑達Φ22 mm

■ 堅固的非接觸式掃描，12 Bit，單圈

■ 標準：SSI輸出；可選RS485及現場總線

■ 外殼包覆薄鋼片

參數

名稱 數據 備注

最大轉速 6000 min-1

轉動慣量 ~17 x 10-6 kgm2

啟動轉矩 ≤0.03 Nm 20 °C

重量 ~0.4 kg

防護等級 IP65

工作溫度 -20 … +100 °C

存儲溫度 -30 … +100 °C

抗沖擊系數 200 g / 6 ms DIN EN 60068-2-27

抗震系數 10 g/5…150 HZ DIN EN 60068-2-6

軸材料 不銹鋼

外殼材料 鋁、鋼

電氣參數

輸出電路

名稱 備注

協議 SIKONETZ-3 SSI CAN-Bus,

CAN open

Profibus PB

工作電壓 +10 … +30 V DC +10 … +30 V DC +10 … +30 V DC +10 … +30 V DC

輸出接口 RS485 RS422 高速CAN，

ISO/DIS 11898

RS485

空載功率能耗

(標準型)

~0.4 W ~0.9 W < 1.1 W < 1.1 W

SSI 時鐘頻率 min. 65 kHz (<400 m 線纜)

max. 1 MHz (<25 m 線纜)

波特率 (kbit/s) 19.2 125, 250, 500,1000 9.6, 19.2, 93.75,

187.5, 500, 1500,

3000, 6000, 12000

短路電阻輸出 有 有 有 有 輸出對輸出

或輸出對地，

以防短路

UB 端極性保護 有 有 有 有

外接校準輸入 無 有 無 無
