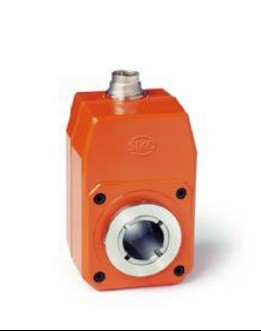

磁性增量式編碼器 IG07M

堅固的鋅鋁壓鑄件外殼，空心軸設計

特點:

■ 空心軸內徑Φ20 mm，不銹鋼材料

■ 軸額定載荷，軸向1400N，徑向5600N

■ 最大分辨率2560脈沖/轉

■ 鋅鋁壓鑄件外殼，防護等級IP64

■ 密封電子元件，防凝露

參數

名稱 數據 備注

最大轉速 6000 min-1, IP64

3000 min-1, IP65

轉動慣量 ~0.3 x 10-6 kgm2

啟動轉矩 ≤6 Ncm, IP64 20 °C

≤10 Ncm, IP65

軸額定載荷 徑向5600 N

軸向1400 N

重量 ~0.75 kg

防護等級 IP64

IP65，軸向密封加強

工作溫度 -20 … +100 °C

存儲溫度 -20 … +100 °C

抗沖擊系數 200 g / 6 ms DIN EN 60068-2-27

抗震系數 10 g / 50 Hz DIN EN 60068-2-6

軸材料 不銹鋼，Φ20 mm

外殼材料 鋅鋁壓鑄件

信號線材料 PUR Φ4.8 mm

電氣參數

輸出電路

名稱 PP, OP 推挽式 LD5 線路驅動器 LD24 線路驅動器 備注

工作電壓 +10 … +30 V DC +5 V DC ±5% +10 … +30 V DC

電流能耗（空載） <25 mA <25 mA <25 mA ABO

允許負載/線纜(max). ±30 mA ±30 mA ±30 mA

最大脈沖頻率 100 kHz 100 kHz 100 kHz

相位差 90° ±15° 90° ±15° 90° ±15°

信號高電平 29.2 V DC UB = 30 V, I OH = -30 mA

信號低電平 0.5 V DC UB = 30 V, I OL = 30 mA

信號電平 RS422 A RS422 A

UB 端極性保護 有 無 有
