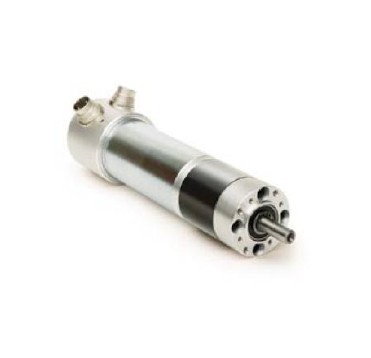

行星齒輪電機AG12

實心軸

特點:

■ 10 mm實心軸設計, 帶凸鍵

■ 集成了磁性位置編碼器

機械參數

名稱 數據 備注

空心軸 鋼

外殼 鋼, 鋁

法蘭 鋁

額定扭矩 4.2 Nm, 140 min-1 i = 45.56

抗沖擊系數 50 g, 11 ms DIN EN 60068-2-27

抗震系數（軸向和徑向） 10 g, 50 Hz DIN EN 60068-2-6

工作溫度 -10 … +80 °C 不防凝露

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

抗干擾等級 EN 61000-6-2, EN 61000-6-4

防護等級 IP40 DIN VDE 0470

重量 約1.1 kg

電氣參數

? 電機參數

名稱 備注

工作電壓 0 … 24 V DC

功率能耗 77 W

額定電流 4.6A ±20%

? 編碼器參數

名稱 備注

工作電壓 24 V DC ±20% 終端阻抗≥470Ω

編碼器 磁性原理 25 脈沖/轉 (電機軸端)

電流能耗 <70mA

輸出電路 線路驅動 (A, B, /A, /B) LD 24 V DC
