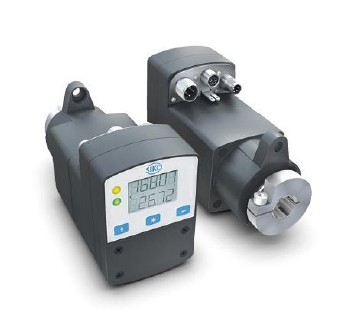

行星齒輪電機AG05

特點:

■ 安裝方便, 沒有亢余附件

■ 塑料外殼, 不銹鋼空心軸內徑達Φ20 mm

■ 通過M8及M12進行電氣連接

■ 堅固的絕對值傳感器(磁性測量原理)

■ 無刷EC電機, 長壽命

■ 雙行LCD顯示, 帶功能鍵

■ 集成了位置控制器

■ 集成了RS485接口

機械參數

名稱 數據 備注

空心軸/夾緊法蘭 不銹鋼, 陽極氧化處理

外殼 PA6 強化玻璃纖維, 聚酯薄膜, PMMA

額定扭矩 3 Nm, 30 min-1, i = 98

5 Nm, 15 min-1, i = 173

工作溫度 0 … +80 °C 不防凝露

環境溫度 0 … +45 °C

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

防護等級 IP54 DIN VDE 0470

重量 約0.45 kg

名稱 備注

工作電壓 24 V DC ±20% 帶極性保護

功率能耗 約30 W

額定電流, 功率 6.5 A 輸出值100%

額定電流, 電路 50 mA ±20%

顯示 LCD 顯示 7 段+小數點; 雙行5 位, 特殊符號

顯示大小(高度) 約7 mm

分辨率 720 增量/轉

顯示分辨率 可通過參數設定

引腳參數

? M12 功率/電路引腳 (A 編碼)

信號 PIN

+24 V 功率/末級 1

+24 V 調節 2

GND 功率/末級 3

GND 調節 4

? M8 接口引腳

信號 PIN

TxRx-/DüB 1

TxRx+/DüA 2

N.C. 3

GND 4
