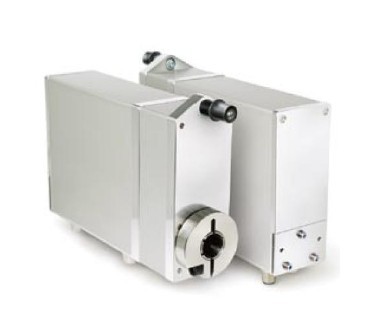

行星齒輪電機AG04B現場總線

特點:

■ 安裝方便

■ 不銹鋼空心軸, 內徑達 Φ20 mm

■ “手動”調節,無需微調按鈕

■ 無電刷, 160 W, 24 V直流電機, 長壽命

■ 驅動軸端集成了絕對值磁性位置編碼器

■ 通過彈簧線夾或插頭進行電氣連接

■ 集成了位置控制器

■ 集成了現場總線接口

■ 集成了彈簧閘(可選)

機械參數

名稱 數據 備注

空心軸 不銹鋼 Nirosta 鋼材

外殼 鋁

額定扭矩 6 Nm, 150 min-1(±5 %) i =30.6

10 Nm, 90 min-1(±5 %) i =50.0

14 Nm, 64 min-1(±5 %) i =70.8

抗沖擊系數 50 g, 11 ms DIN EN 60068-2-27

抗震系數（軸向和徑向） 10 g, 50 Hz DIN EN 60068-2-6

工作溫度 0 … +80 °C 不防凝露

環境溫度 0 … +45 °C

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

抗干擾等級 C3 EN 61800-3

防護等級 IP50, IP54, IP65 DIN VDE 0470

重量 約3.2 kg

電氣參數

? 電機/調節參數

名稱 備注

工作電壓 24 V DC ±20% 帶極性保護

功率能耗 約160 W

額定電流 6.5 A 輸出值100%

空載電流 350 mA ±20%

? 編碼器參數

名稱 備注

分辨率 1024 增量/轉數 10 bit

轉數 254 8 bit (圈)

4094 12 bit (圈)
