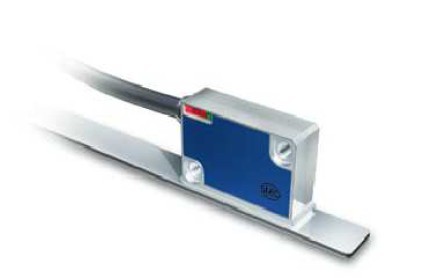

磁性傳感器 MSK1000

增量值編碼,數字化接口,分辨率0.2μm

特點:

■ 最大分辨率 0.2μm

■ 重復精度 ±1μm

■ 與磁尺間距達 0.4 mm

■ LED狀態顯示

■ 堅固的金屬外殼

參數

名稱 數據 備注

磁尺匹配型號 MB100

系統精度 ±10μm 磁尺MB100 的精度等級為10μm

重復精度 max. ±1μm

與磁尺間隙 0.1 ... 0.4 mm 參考信號 O,I

0.1 ... 0.2 mm 參考信號 RB

運動速度 取決于分辨率及脈沖間隔 參照表格

外殼材料 鋁壓鑄件 鋁制前蓋,陽極防銹處理

線纜類型 PUR 可裝保護鏈

工作溫度 -10 … +70 °C

存儲溫度 -30 … +80 °C

空氣溫度 100 % rF 防凝露

防護等級 IP67

抗震性能 10 g/50 Hz

最大測量長度 無限制 單卷最大長度90 m

運動速度 Vmax (m/s)

分辨率(μm)       0.2 0.64 0.32 0.16 0.08

1 3.20 1.60 0.80 0.40

2 6.40 3.20 1.60 0.80

5 16.00 8.00 4.00 2.00

脈沖間隔時間(μs) 0.25 0.50 1.00 2.00

計數頻率(kHz) 1000.00 500.00 250.00 125.00

電氣參數

名稱 數據 備注

工作電壓 6.5 V DC ... 30 V DC UB 端帶極性保護

4.75 V DC ... 6 V DC UB 端無極性保護

電流能耗 < 25 mA 空載

連接方式 散裝線

圓型插頭

9 針D-SUB

輸出電路 LD, RS422

輸出信號 A, /A, B, /B, I, /I, 或 R, /R

參考信號脈沖寬度 1 或4 個增量

分辨率 0.2, 1, 2, 5μm

抗干擾等級 3 IEC-610006-2

實時請求 實時信號輸出

信號高電平 > 2.5V

信號低電平 < 0.5V
