BD-3Q無功功率電力變送器，可將無功功率隔離變送輸出DC 4~20mA、0~20mA、0~5V、0~10V；標準35mm導軌安裝。產品符合GB/T13850-1998、IEC-688

適用環境

    工作溫度：-10℃~55℃

儲存溫度：-25℃~70℃

相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

海拔高度：≤2500m

技術參數

輸入信號

l        測量范圍：AC 1A、5A，AC 100V、220V、380V

l        過載：

電流：持續1.2倍，瞬時電流10倍/1秒；

電壓：持續1.2倍，瞬時電壓2倍/1秒；

l        頻率：45Hz~65Hz

 輸出信號

l        輸出：DC 4~20mA、0~20mA、0~5V、0~10V

l        負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

工作電源

AC 85V~265V 或DC 100V~350V

溫度漂移系數

精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

響應時間  <400ms

絕緣電阻  ≥100MΩ

精度等級  0.5級，0.2級

工頻耐壓  輔助電源/輸入/輸出2kV/1min,50Hz

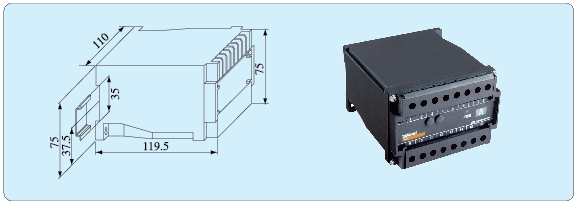

安裝方式

BD-3Q功率變送器采用標準35mm導軌安裝，或者用螺釘固定
