第一部分：概述

1、應用背景

    隨著城市建設的發展，新建住宅小區不斷增多，由于建設的住宅大都是多層或高層建筑，而市政供水管網的壓力較低，常常滿足不了小區供水壓力要求。當市政管網的供水壓力無法提高時，只有在小區設置給水加壓泵站來滿足小區供水壓力要求。城市新建居住及辦公建筑中約有2/3的生活用水由二次供水設施提供.小區是設水泵、水箱的給水方式,水泵、水箱的給水方式是水泵自貯水池抽水加壓,利用高位水箱調節流量,在外網水壓高時也可以直接供水。適用于外網水壓經常或間斷不足,允許設置高位水箱的建筑。設置的水箱貯備一定水量,停水停電時可以延時供水,供水可靠,可以充分利用外網水壓,節省能量。

     由于二次加壓泵房分散在全市各小區，而且多數泵房屬無人值守，采用人員定時巡視，

管理工作較被動。供水設備出故障，往往需等到居民打熱線電話投訴后，再派人去現場處理。既耽誤時間又不知設備故障原因，不能及時對癥排除故障，恢復供水。另外加壓泵房現無視頻監控設施不能切實保證供水安全.。因此保證供水系統的正常運行，對小區加壓泵站的監控就要顯得尤為重要。

    為了改事后處理工作模式為24小時實時監控，根據設備運行參數中的預警數值，提前進行干預，使故障消除在萌芽期。供水設備出現故障報警，第一時間即根據系統顯示故障原因派人到現場解決問題，小區加壓泵房應安裝遠程監控系統。小區二次供水加壓泵房遠程監控系統可以大大提高供水設備自動化水平和現代化管理模，保證供水的連續、安全、可靠。

2、小區加壓泵站遠程監控系統

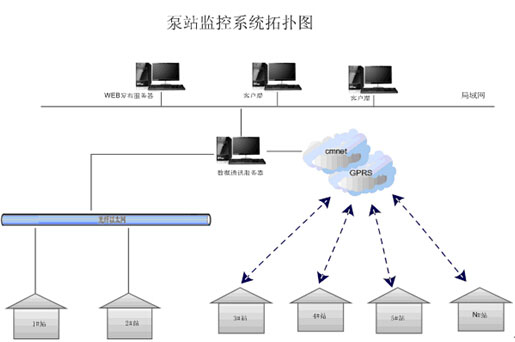

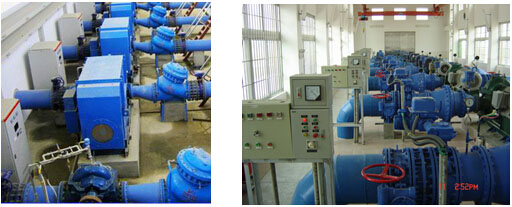

    各個遠程小區加壓泵站利用各種傳感器來測得水位、壓力、流量、工作機組的溫度、電壓電流,水泵的啟停等,各種數據傳送到GPRS模塊,由GPRS模塊把數據發送到中心監控站。

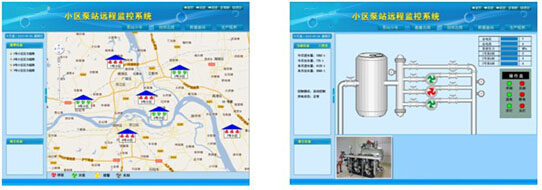

    中心控制站采用組態軟件通過網絡能夠遠程同時對多個小區加壓泵站進行監視和控制，采用遠程通訊方式，及時了解遠端運行情況并可迅速做出處理。對泵站、機組的運行監視和控制、泵站節制閘的運行調度和控制、機組下層流道引流調度及控制、調度閘和送水閘的運行控制、泵站輔機設備的運行控制、泵站運行數據和歷史數據的瀏覽和查詢等。實時采集現場中的數據信息,并將其存在數據庫中。

    遠程監控系統具有較強的實時性和較高的處理效率,對訪問的響應時間短；采集接口的實時性好,通過聲光報警、GPRS手機短信等方式進行報警,大大提高安全指數,加壓泵站管理人員可以在供水公司的泵站監控中心遠程監測站內清水池水位或進站壓力、加壓泵組工作狀態、出站流量、出站壓力等；支持水泵啟動設備手動控制、自動控制、遠程控制加壓泵組的啟停；光纖通信時，可以圖像監視站內全景及重要工位，實現泵站無人值守。

第二部分：系統組成

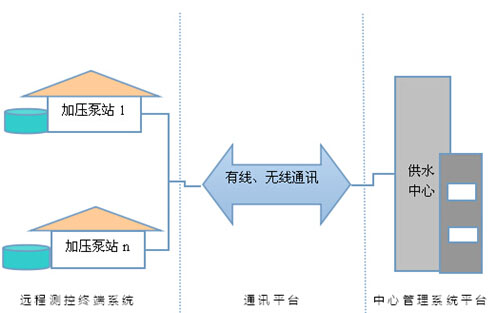

系統由遠程測控終端系統、通訊平臺、中心管理系統平臺組成。

1、1遠程測控終端系統

     遠程小區加壓泵房利用各種傳感器來測得水位、壓力、流量工作機組的溫度、電壓電流,。各種數據傳送至終端機、進行數據分析存儲，報警，并可發送到中心監控站。還可以與加壓泵房設備聯動用來控制水泵的啟停、閥門的開閉等。

1、2、通信平臺：

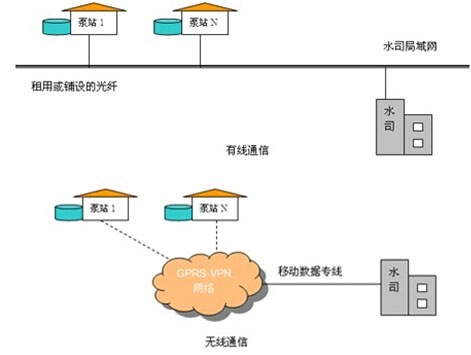

通信平臺常用兩種，一是有線通信：每個加壓泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。

1、3、中心管理系統

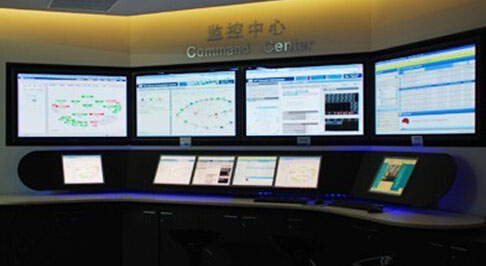

     中心控制站采用組態軟件通過網絡能夠遠程同時對多個小區加壓泵站進行監視和控制，采用遠程通訊方式，接受終端機上傳數據并進性分析存儲。及時了解遠端運行情況并可迅速做出處理。為相關部門作出決策提供依據。

第三部分：系統功能特點

1、管理中心平臺具有以下的功能特點

①遠程、實時性：

實時采集現場中的數據信息，并將其存在數據庫中。具有較強的實時性和較高的處理效率，對訪問的響應時間要短；采集接口的實時性好，能滿足其應用的需要。

 ----實時監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
 ----實時監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。。

 ----遠程控制泵的啟停、閥門的開閉。

② 安全性：

在操作上嚴格權限管理。系統可提供審計跟蹤功能，記錄所有用戶操作過程，

對出現的系統安全問題提供調查的依據和手段；系統應具備事務日志功能。支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放。

③保密性：

采用混沌加密與常規加密級聯的方案，并且采用RSA公鑰制算法作為密鑰交換方案加密混沌加密與常規加密算法的私鑰，以保證混沌密鑰的同步和安全性使級聯

方案在網絡通信的情況下更容易實現。

④容錯、冗余：

采集接口在具備條件的場合，可實現冗余；采集軟件要有容錯處理機制；

實時數據庫系統具有容錯能力，根據具體的硬件條件實現冗余。

⑤ 報警：

現場出現電流電壓超限、水位超限、設備保護等狀況時，可以通過聲光報警、手機短信等方式進行報警。并且自動記錄系統狀態變化、操作過程等重要事件，一旦發生事故，可就此作為分析事故原因的依據，為實現事故追憶，提供基礎資料。

⑥生成各種數據報表及數據曲線。

實時反映采集信息的變化，方便對采集信息的分析和查詢；形成實時圖形曲線。對于采集來的數據，形成數據報表。可實現歷史報表(歷史報表能進行日報、月報、季報、年報的生成，對數據存儲的時間范圍、間隔、起始時間可進行任意指定，并可以根據存儲的時間進行查詢歷史數據）和多功能報表（可以任意設置報表格式，實現各種運算、數據轉換、統計分析、報表打印等）。既可以制作實時報表，也可以制作歷史報表。可以在報表上同時顯示實時數據和任意時刻的歷史數據，并加以統計處理例如取行平均、列平均，統計出最大最小值。

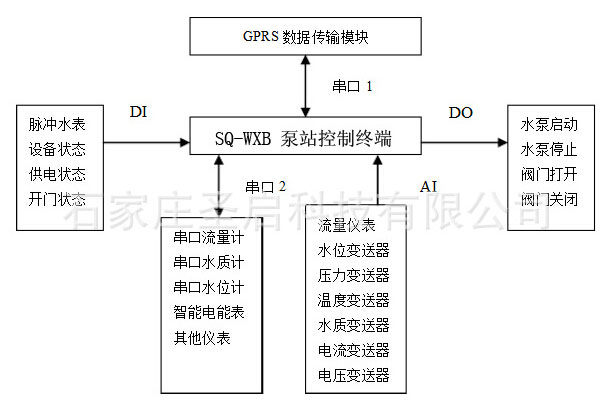

2、小區給水加壓泵站監控終端功能特點：

①參數采集傳輸功能：

主要參數有：進站管道壓力或清水池水位、出站壓力、出站流量。 采集每臺加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。 采集配電室各路開關狀態、電能等。  光纖通信時，圖像監視泵站全景、電氣室、泵房等重要工位

②控制功能：

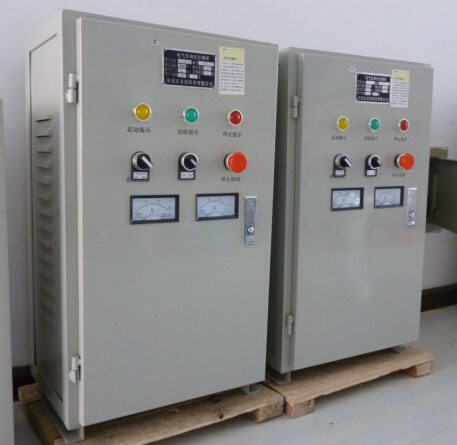

支持加壓泵啟動柜手動控制、自動控制、遠程控制，控制模式可切換。  依據供水壓力和水泵運行時間，智能選擇水泵投入運行。啟動、停止水泵機組。控制進站閥門開啟、關閉。控制泵房照明

③報警功能

電流過大、缺相、水位過低過高、控制柜保護、配電室故障、閑人進入等情況發生時，立即上報信息。就地、遠程聲光報警和短信報警。

④存儲功能可存儲、顯示、查詢泵站監控?cái)?shù)據及工作參數

⑤ 支持光纖通信、局域網通信、GPRS、短消息等無線通信方式。 有線通信方式下 支持多路圖像監控。

⑥支持就地、遠程維護測控設備。

第四部分  擴展應用領域

◇城市供水系統、電廠、工廠泵站的遠程監控及管理

◇油井遠程監控系統

◇熱電廠遠程計量系統

◇河流水位閥門遠程測控系統

◇水源井遠程測控系統
